Замена материнской платы Lenovo ThinkPad X1 Yoga
Материнская плата — центральный узел связи между всеми компонентами вашего устройства. Если в вашем устройстве выходят из строя один или несколько компонентов, возможно, пришло время заменить материнскую плату. Используйте это руководство, чтобы заменить материнскую плату в вашем ноутбуке.
Шаг 1
Обязательно выключите питание и отключите устройство от сети перед началом ремонта.
Переверните компьютер так, чтобы была видна нижняя сторона.
Удалите девять винтов Phillips #1 длиной 4 мм с нижней части компьютера.
Используйте инструмент для вскрытия iFixit, чтобы поддеть и снять заднюю крышку ноутбука.
Шаг 2
Удалите пять винтов Phillips #1 длиной 4,5 мм, крепящих аккумулятор.
Шаг 3
С помощью пинцета сдвиньте стороны белого провода динамика в сторону аккумулятора (где указано Lenovo), чтобы отключить его.
Шаг 4
Снимите динамики с обеих сторон аккумулятора. Соединительный провод выйдет из пазов по бокам аккумулятора.
Шаг 5

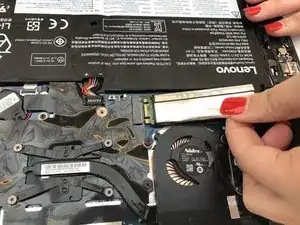

Поднимите пластиковую черную планку, которая лежит поверх разъема аккумулятора.
Используйте инструмент для вскрытия iFixit, чтобы откинуть и отключить черный разъем аккумулятора от гнезда на материнской плате.
Аккуратно потяните разъем от аккумулятора, чтобы вынуть его из слота.
Шаг 6
Поднимите и извлеките аккумулятор из корпуса компьютера.
Шаг 7

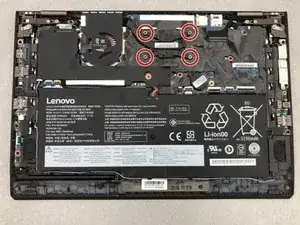

Снимите четыре винта Phillips #1 длиной 4,5 мм, расположенные по углам радиатора.
Шаг 8
Аккуратно отслойте черную пластиковую накладку вокруг вентилятора.
Вы можете услышать или почувствовать, как клей отрывается здесь.

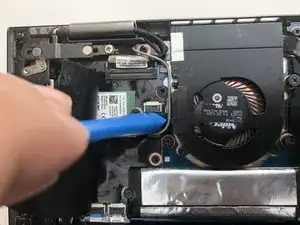

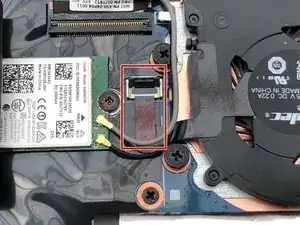

Используя инструмент для вскрытия iFixit, откиньте маленькую черную крышку разъема вентилятора.
Шаг 9
С помощью пинцета вытащите пластиковую полоску.
Шаг 10

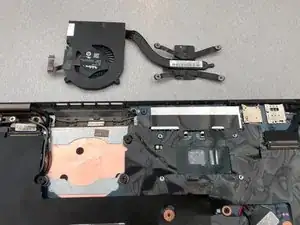

Снимите вентилятор с компьютера.
Шаг 11

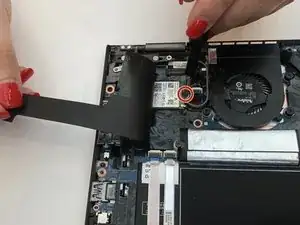

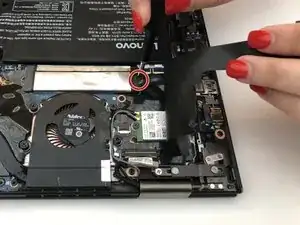

Аккуратно отслойте черную пластиковую накладку.
Удалите один винт Phillips #1, крепящий модуль беспроводной связи на месте.
Шаг 12

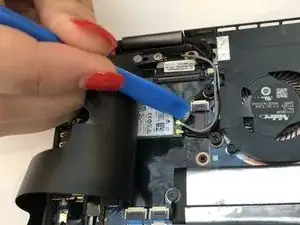

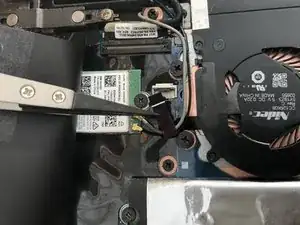

Используйте инструмент для вскрытия iFixit, чтобы аккуратно отжать золотые коннекторы с их контактов.
Отведите эти провода в сторону.
Шаг 13
Выдвиньте модуль из разъема.
Шаг 14
Аккуратно отслойте черную пластиковую накладку.

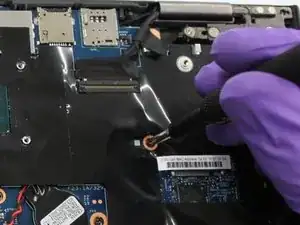

Удалите один винт Phillips #1 длиной 2 мм с серебристого корпуса жёсткого диска.
Шаг 15
Отключите жёсткий диск от компьютера, потянув его от корпуса.
Шаг 16

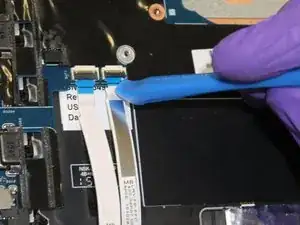

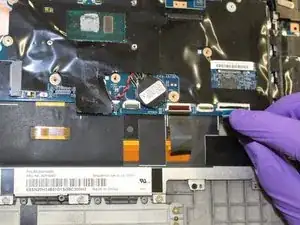

С помощью инструмента для вскрытия iFixit откиньте восемь маленьких крышек с разъемов кабелей.
Аккуратно выньте кабели из слотов.
Шаг 17

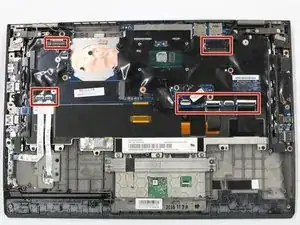

Отверткой Phillips #1 удалите шестнадцать винтов длиной 4,5 мм.
Шаг 18

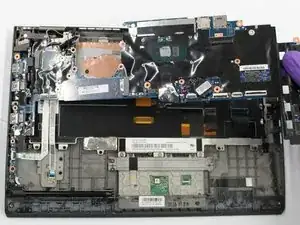

Поднимите и извлеките материнскую плату из корпуса компьютера.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
