Замена клавиатуры Lenovo ThinkPad X1 Yoga

Перед началом ремонта убедитесь, что устройство выключено и отключено от питания.

Переверните ноутбук так, чтобы нижняя сторона была вверх.

Снимите девять винтов Phillips #1 длиной 4 мм с нижней части ноутбука.

Используйте лопаточку iFixit, чтобы поддеть и снять заднюю крышку ноутбука.

Снимите пять винтов Phillips #1 длиной 4,5 мм, крепящих аккумулятор.

С помощью пинцета сдвиньте боковые части белого провода динамика в направлении батареи (где написано Lenovo), чтобы отключить его.

Снимите динамики с обеих сторон батареи. Соединительный провод выскользнет из канавок по бокам батареи.

Поднимите чёрную пластиковую планку, лежащую поверх разъёма батареи.

С помощью лопаточки iFixit отогните и отключите чёрный разъём батареи от разъёма на материнской плате.

Аккуратно потяните разъём от батареи, чтобы вынуть его из слота.

Поднимите и извлеките батарею из корпуса компьютера.

Снимите четыре винта Phillips #1 длиной 4,5 мм с углов радиатора.

Аккуратно отогните чёрную пластиковую защиту вокруг вентилятора.

Вы можете услышать или почувствовать отрывающийся клей.

С помощью лопаточки iFixit отогните маленькую чёрную крышку разъёма вентилятора.

С помощью пинцета извлеките пластиковую полоску.

Снимите вентилятор с компьютера.

Аккуратно отогните чёрную пластиковую защиту.

Удалите один винт Phillips #1, фиксирующий сетевой модуль на месте.

С помощью лопаточки iFixit аккуратно подденьте золотые контакты и снимите их с разъёмов.

Отведите провода в сторону.

Выдвиньте модуль из разъёма.

Аккуратно отогните чёрную пластиковую защиту.

Удалите один винт Phillips #1 длиной 2 мм с серебристого корпуса жёсткого диска.

Отключите жёсткий диск от компьютера, потянув его от корпуса.

С помощью лопаточки iFixit отогните восемь маленьких крышек с разъёмов кабелей.

Аккуратно выньте кабели из разъёмов.

Отверткой Phillips #1 снимите шестнадцать винтов длиной 4,5 мм.

Поднимите и извлеките материнскую плату из корпуса компьютера.

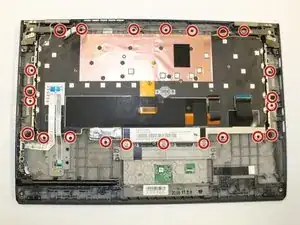

Отверткой Phillips #1 снимите 23 (двадцать три) винта длиной 4,5 мм.

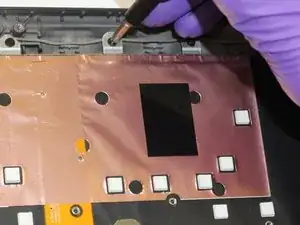

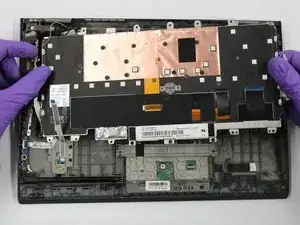

С помощью лопаточки iFixit поднимите металлическую рамку и снимите её с клавиатуры.

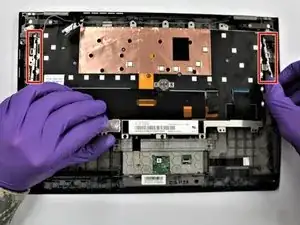

Поднимите и извлеките клавиатуру из корпуса компьютера.
