Замена материнской платы Toshiba Satellite C55D-B5206

Переверните ноутбук так, чтобы батарея оказалась сверху.

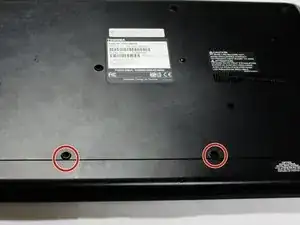

Используйте отвёртку Phillips #1, чтобы выкрутить два винта длиной 7 мм, фиксирующие батарею.

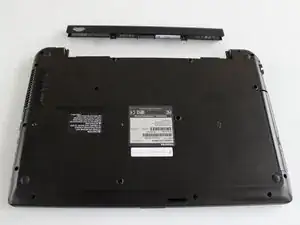

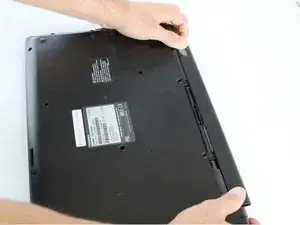

Разместите оба больших пальца по внешним краям батареи и подайте батарею наружу, чтобы извлечь её.

Батарея должна выскользнуть с небольшим сопротивлением.

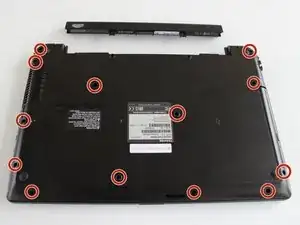

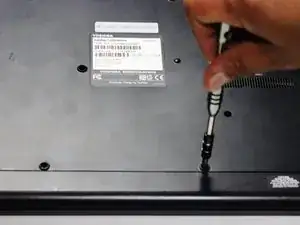

Используйте отвёртку, чтобы открутить тринадцать винтов Phillips #1 длиной 7 мм с нижней части шасси.

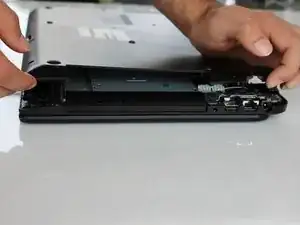

Вставьте лопатку (spudger) в середине в зазор между нижней крышкой и клавиатурой и подденьте вверх.

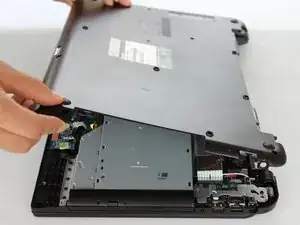

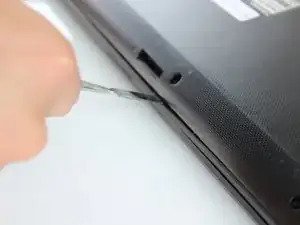

Аккуратно проведите лопаткой вдоль всего периметра устройства и подденьте крышку, чтобы освободить 6 защёлок.

На изображениях показана металлическая лопатка, которая может повредить устройство. Используйте пластиковый инструмент для вскрытия или стандартную лопатку.

Не пугайтесь лёгкого рывка или щелчка при движении лопатки — это защёлки отщёлкиваются от корпуса.

Снимите крышку, используя пальцы.

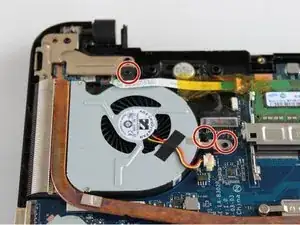

Выверните три винта с головкой Phillips длиной 7 мм, поворачивая винты против часовой стрелки.

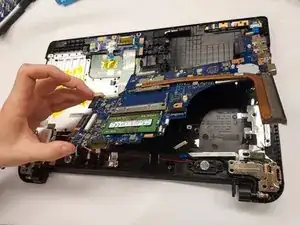

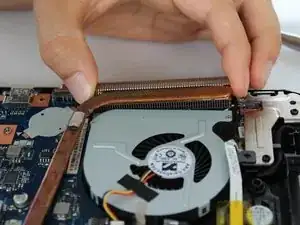

Аккуратно приподнимите медный радиатор, чтобы сделать вентилятор более доступным.

Медный радиатор не должен отрываться. Не тяните его слишком сильно.

Разместите нижний левый угол вентилятора над медным радиатором.

Осторожно сдвиньте белую защитную крышку кабеля, чтобы можно было поднять вентилятор.

Не отсоединяйте белую защитную крышку кабеля.

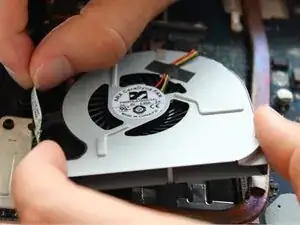

Поднимите вентилятор примерно на один дюйм вверх от задней части ноутбука.

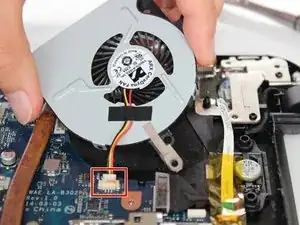

Отсоедините белый кабельный разъём от гнезда.

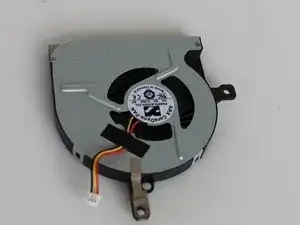

После отсоединения кабельного разъёма полностью извлеките вентилятор из устройства.

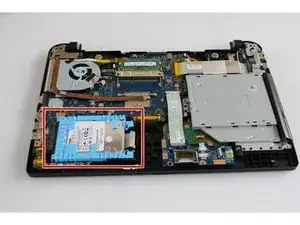

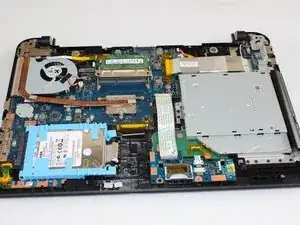

Когда устройство открыто снизу, найдите ярко-синюю пластиковую рамку, в которой размещён жёсткий диск.

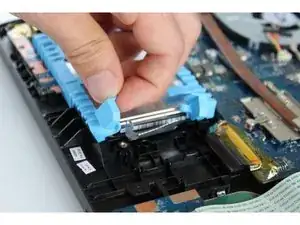

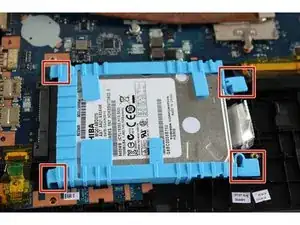

Найдите четыре боковые защёлки синей пластиковой рамки, которые фиксируют жёсткий диск на месте.

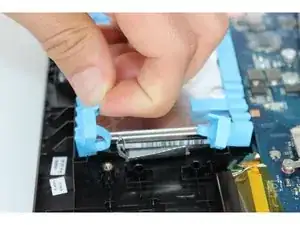

Отсоедините четыре защёлки, аккуратно подтянув их вверх.

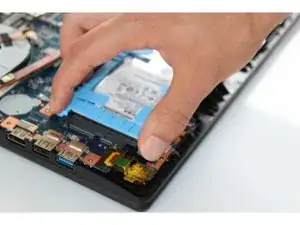

Аккуратно сдвиньте жёсткий диск вправо по направлению к правой стороне ноутбука.

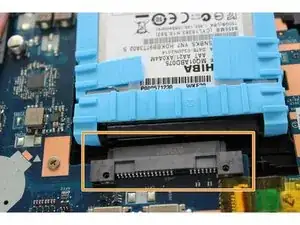

Жёсткий диск теперь должен освободиться от чёрного разъёма.

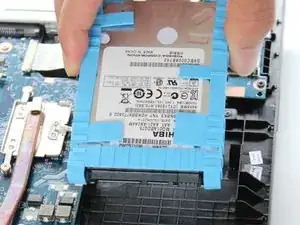

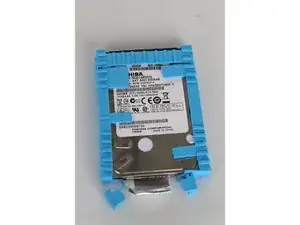

Аккуратно приподнимите жёсткий диск вверх и извлеките его из устройства Toshiba.

Жёсткий диск должен быть полностью извлечён из Toshiba Satellite C55D.

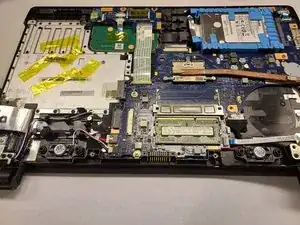

Удалите все куски жёлтой полиимидной ленты, покрывающей разъёмы и кабели на материнской плате.

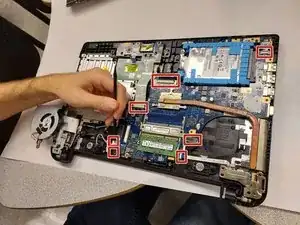

Отсоедините все провода от материнской платы. Крупные провода удерживаются серыми пластиковыми защёлками по бокам штекеров — их нужно оттолкнуть. Мелкие провода либо тянутся прямо, либо имеют серую лепестковую защёлку, которую нужно поднять перед вытаскиванием провода.

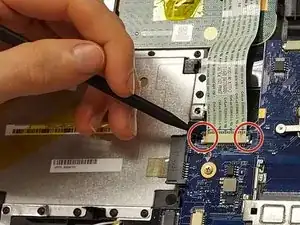

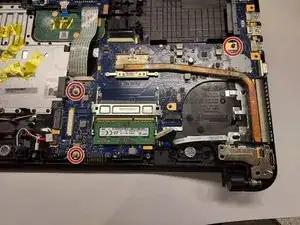

Выверните три винта, обведённые на фотографии.

Осторожно извлеките материнскую плату из ноутбука.
