Замена клавиатуры на Satellite Pro R50-EC

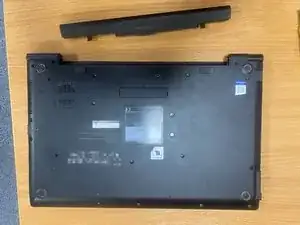

Извлеките аккумулятор

Выкрутите все винты на нижней стороне корпуса ноутбука

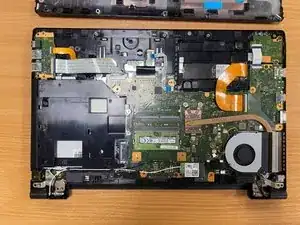

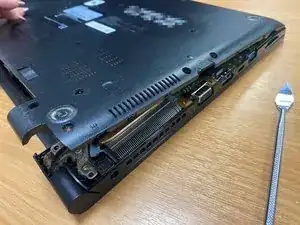

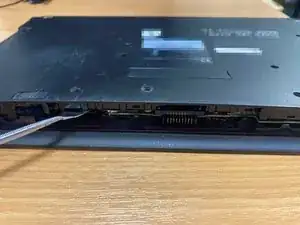

После выкручивания винтов с помощью плоского инструмента разъедините нижнюю часть корпуса по боковым сторонам, продвигаясь вдоль краёв ноутбука, пока нижняя крышка полностью не снимется.

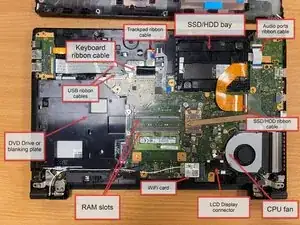

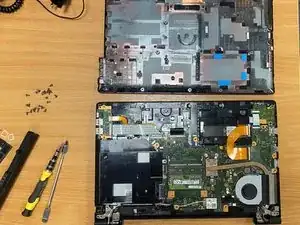

Доступные для замены компоненты включают:

Привод DVD

Оперативная память

Экран ЖК-дисплея

SSD-накопитель

Сетевая карта Wi-Fi

Вентилятор процессора

Клавиатура

Кабель клавиатуры становится видимым сразу после открытия ноутбука, но возникает неприятный момент: Toshiba приклеила его к металлической поверхности под материнской платой.

В результате материнскую плату нужно сдвинуть достаточно, чтобы отклеить ленту.

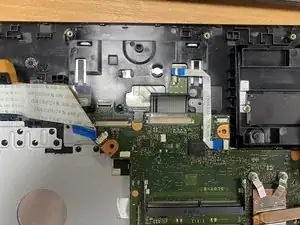

Поэтому начните с отключения всех ленточных кабелей, у которых один конец несвободен. Это:

2 кабеля контроллера USB

1 кабель тачпада

1 кабель клавиатуры

1 кабель контроллера аудиоразъёмов

Выкрутите следующие винты, крепящие материнскую плату:

2 винта в отсеке DVD-привода

1 винт рядом с картой Wi-Fi

1 винт вентилятора процессора

1 винт рядом с контроллером аудиоразъёмов

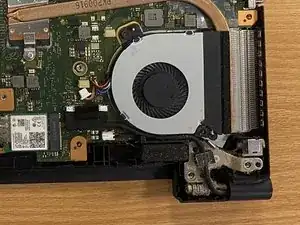

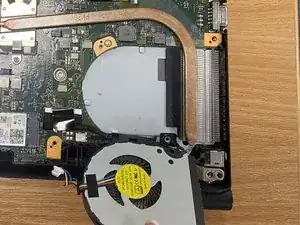

После выкручивания винта отключите кабель вентилятора

Отодвиньте вентилятор в сторону от материнской платы, чтобы освободить пространство для перемещения

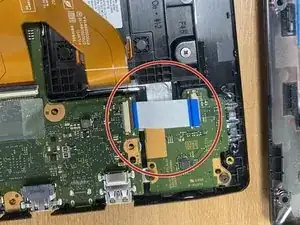

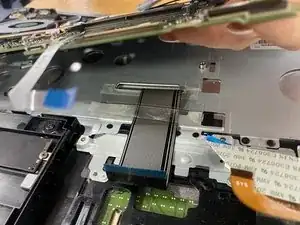

Поднимите материнскую плату в области кабеля клавиатуры. Теперь она должна быть достаточно свободна, чтобы увидеть ленту, которой прикреплён кабель клавиатуры

Удалите ленту

Аккуратно переверните ноутбук

Может быть удобнее временно поставить крышку корпуса на место, чтобы незакреплённые детали не выпали.

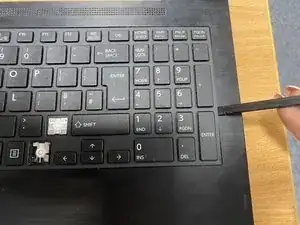

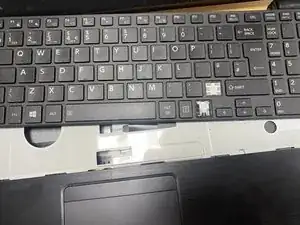

Клавиатура защёлкнута в корпусе. Начиная с боковых сторон клавиатуры, аккуратно отогните её от защёлок, продвигаясь по периметру, пока клавиатура не выйдет полностью.

После удаления ленты кабель клавиатуры должен свободно вытягиваться сзади.
