Замена динамиков Toshiba Satellite C55D-B5206

Переверните ноутбук вверх дном так, чтобы батарея оказалась сверху.

Используйте отвёртку Phillips #1, чтобы удалить два винта длиной 7 мм, фиксирующих батарею.

Поместите оба больших пальца на внешние края батареи и выдвиньте её, чтобы извлечь.

Батарея должна легко выдвигаться.

Отвёрткой удалите тринадцать винтов Phillips#1 длиной 7 мм, расположенных на нижней панели корпуса.

Вставьте лопатку в центральную часть щели между нижней крышкой и клавиатурой и поднимите её вверх.

Осторожно проведите лопаткой по всему периметру устройства, отводя крышку, чтобы освободить 6 защёлок.

На изображениях показана металлическая лопатка, которая может повредить устройство. Вместо неё используйте пластиковое расширительное приспособление или стандартную лопатку.

Не беспокойтесь, если при движении лопатки возникнет лёгкое сопротивление или вы услышите щелчок — это защёлки отсоединяются от крышки.

Удалите крышку руками.

Удалите три винта с крестообразной головкой длиной 7 мм, поворачивая их против часовой стрелки.

Аккуратно поднимите медный радиатор, чтобы был лучше доступ к вентилятору.

Медный радиатор не должен отсоединяться. Не тяните за него слишком сильно.

Переместите нижний левый угол вентилятора над медным радиатором.

Осторожно сдвиньте белую защитную крышку кабеля, чтобы можно было поднять вентилятор.

Не отсоединяйте белую защитную крышку кабеля.

Поднимите вентилятор примерно на один дюйм вверх от задней части ноутбука.

Отсоедините белый коннектор кабеля от разъёма.

После отсоединения кабельного разъёма поднимите вентилятор и полностью извлеките его из устройства.

После того как нижняя панель снята, найдите ярко-синюю пластиковую рамку, которая окружает жесткий диск.

Найдите четыре боковых фиксатора синей пластиковой крышки, которые удерживают жесткий диск на месте.

Отсоедините четыре защёлки, аккуратно потянув их вверх.

Аккуратно сдвиньте жёсткий диск к правой стороне ноутбука.

Жесткий диск теперь должен быть свободен от чёрного разъёма.

Аккуратно поднимите жёсткий диск вверх, извлекая его из устройства Toshiba.

Жесткий диск теперь полностью удалён из ноутбука Toshiba Satellite C55D.

Удалите все куски жёлтой полимидалевой плёнки, покрывающие коннекторы и кабели на материнской плате.

Отключите все провода от материнской платы. Толстые провода фиксируются серыми пластиковыми защёлками по бокам разъёмов, которые необходимо отжать. Тонкие провода либо вытаскиваются прямо, либо имеют серую планку, которую нужно сначала поднять, а затем вытянуть провод.

Удалите три винта, выделенных кружком на изображении.

Осторожно извлеките материнскую плату из ноутбука.

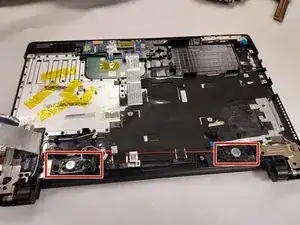

После извлечения материнской платы оба динамика станут легко доступны для демонтажа.

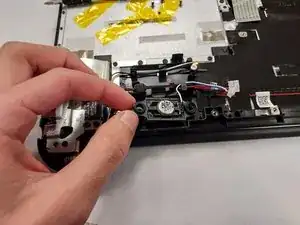

Динамики можно аккуратно поднять прямо вверх с пластиковых штырей, которыми они крепятся.

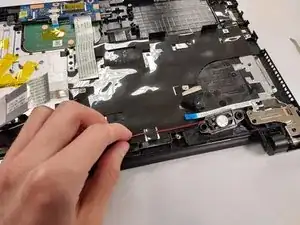

Осторожно освободите провода динамиков от окружающих деталей, и динамики будут полностью извлечены.
