Замена трекпада Toshiba Satellite C55D-B5206

Переверните ноутбук так, чтобы батарея была сверху.

Используйте отвертку Phillips №1, чтобы выкрутить два винта длиной 7 мм, фиксирующие батарею.

Разместите большие пальцы по внешним краям батареи и аккуратно выдвиньте батарею, чтобы снять её.

Батарея должна выскользнуть с небольшим сопротивлением.

Используйте отвертку, чтобы выкрутить тринадцать винтов Phillips №1 длиной 7 мм с нижней части корпуса.

Вставьте лопатку в центр в зазор между нижней крышкой и клавиатурой и подденьте вверх.

Осторожно проведите лопаткой по всему периметру устройства и подденьте корпус, чтобы отщёлкнуть 6 защёлок.

На изображениях показана металлическая лопатка, которая может повредить устройство. Используйте пластиковый инструмент для вскрытия или стандартную лопатку.

Не пугайтесь, если почувствуете лёгкое натяжение или услышите щелчок при движении лопатки. Это защёлки отсоединяются от корпуса.

Снимите корпус с помощью пальцев.

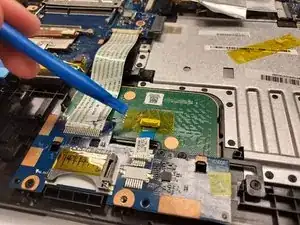

Используйте неметаллический инструмент, чтобы снять жёлтую полиимидную ленту, покрывающую разъём трекпада.

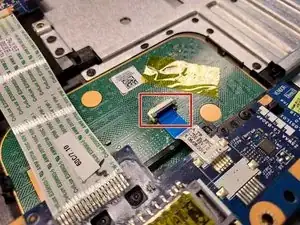

Используйте неметаллический инструмент, чтобы приподнять серую защёлку ZIF на разъёме трекпада.

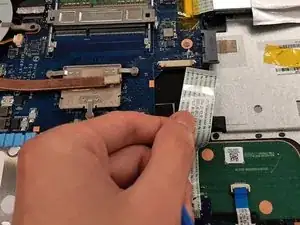

Аккуратно вытяните синюю ленточную шлейф-ленту.

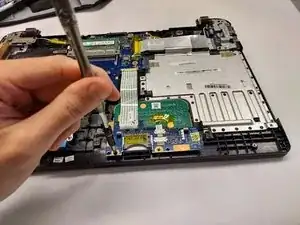

Используйте маленькую отвертку Phillips, чтобы выкрутить показанный винт.

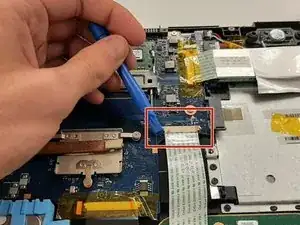

Выдавите два серых фиксатора на большом проводном разъёме, показанном на изображении.

Фиксаторы нужно нажать всего на несколько миллиметров, не полностью.

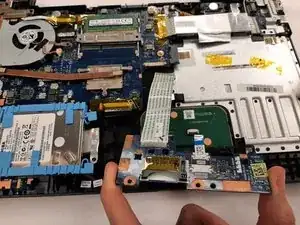

Теперь разъём можно аккуратно вынуть.

Аккуратно приподнимите трекпад и снимите его.
