Замена экрана Toshiba Satellite C55D-B5206

Переверните ноутбук так, чтобы батарея была обращена вверх.

Используйте крестовую отвертку Phillips #1, чтобы выкрутить два винта 7 мм, фиксирующих батарею.

Поместите оба больших пальца на внешние кромки батареи и выдавите батарею, чтобы извлечь её.

Батарея должна выскользнуть почти без сопротивления.

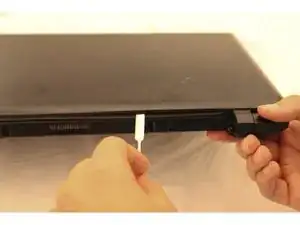

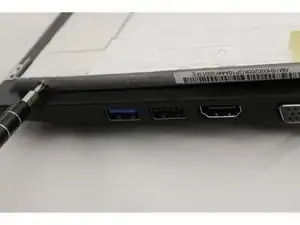

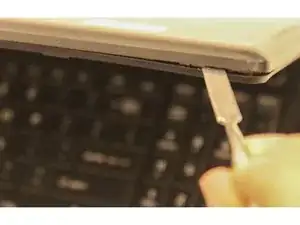

Используйте лопаточку, чтобы поддеть верхний угол корпуса, выполняя движением вверх.

Вы услышите громкий щелчок. Не беспокойтесь, это защёлка корпуса.

Металлическая лопаточка может поцарапать устройство. Для осторожной разборки используйте пластиковый инструмент для открытия или черную нейлоновую лопаточку.

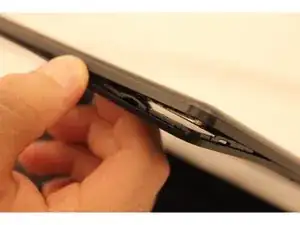

Продолжайте снимать корпус руками.

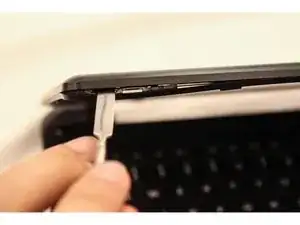

Проведите лопаточкой по стороне пластиковой рамки экрана, пока не наткнётесь на защёлку.

Используйте лопаточку, чтобы освободить защёлки экрана.

Защёлки будут отщелкиваться, издавая щелкающий звук при отпускании каждой.

Повторите шаги 1 и 2 с другой стороны корпуса.

Верхняя часть и боковые стороны корпуса теперь должны отстегнуться от матрицы.

Осторожно закройте экран.

Поверните устройство так, чтобы место, где была батарея, было обращено к вам.

Используйте лопаточку и подденьте корпус вверх в вашу сторону.

Вы услышите щелчок, когда защёлки отсоединятся от матрицы.

Осторожно снимите пластиковую рамку.

Рамка должна легко отойти.

Есть два крышки петель, которые, возможно, потребуется сдвинуть.

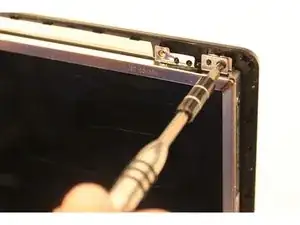

Используйте крестовую отвертку Phillips #1, чтобы выкрутить по одному винту 7 мм в верхнем левом и правом углу, поворачивая отвертку против часовой стрелки.

Осторожно потяните экран на один дюйм к себе.

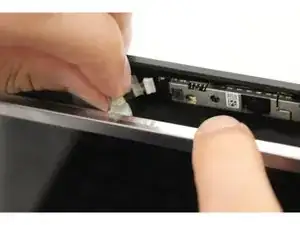

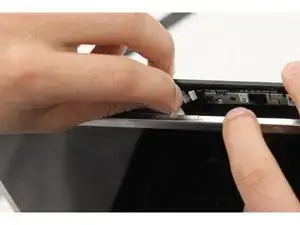

Отсоедините белый кабель от камеры в центре экрана.

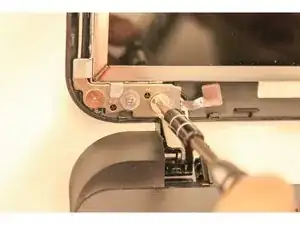

Используйте крестовую отвертку Phillips #0, чтобы выкрутить шесть винтов 2,5 мм внизу слева и справа, вращая отвертку против часовой стрелки.

Необходимо держать экран в вертикальном положении, чтобы он не упал при выкручивании последних трёх винтов.

Осторожно потяните экран вниз, чтобы отделить его от задней крышки.

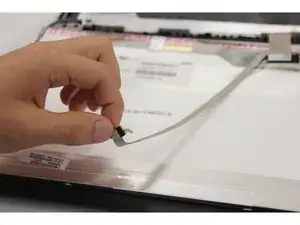

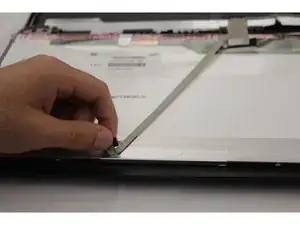

Осторожно возьмитесь за кабель, ранее отсоединённый от камеры, и поднимите этот кабель вверх.

При снятии этого кабеля с задней стороны экрана отклеится часть ленты.

Схватите большой конец коричневого кабеля.

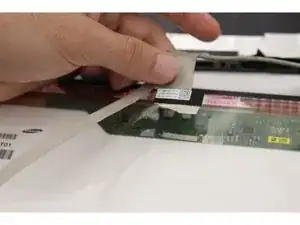

Снимите бежевую ленту. Не беспокойтесь о её разрыве.

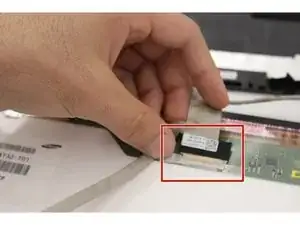

Отсоедините чёрный разъём от экрана.

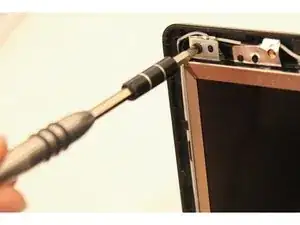

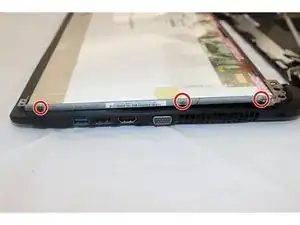

Используйте крестовую отвертку Phillips #0, чтобы выкрутить по три винта 3 мм с каждой стороны металлической рамки экрана.

Всего шесть винтов 3 мм: по три с каждой стороны.

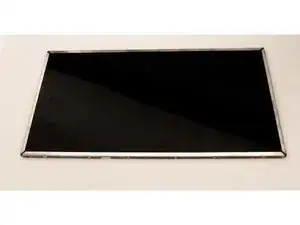

Поднимите экран и извлеките его из корпуса.

Не требуется тянуть или применять силу, экран должен легко выйти из корпуса.
