Замена материнской платы Razer Blade RZ09-0130 2015

Перед началом работы обязательно выключите устройство.

Используйте отвертку Torx T5, чтобы выкрутить десять винтов 3 мм вдоль края задней панели.

Снимите заднюю панель с ноутбука, сдвинув её от петли.

В этом устройстве отсутствует аккумулятор. Перед продолжением ремонта ноутбука убедитесь, что разъём аккумулятора отключён.

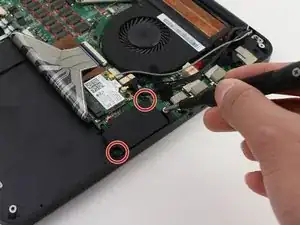

Используя крестообразную отвертку Phillips #0, выкрутите два винта 3 мм из правого динамика.

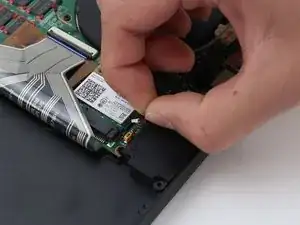

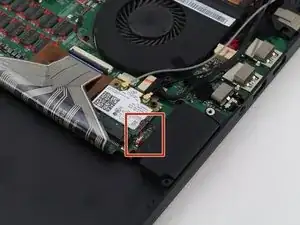

Аккуратно потяните провод, соединяющий динамик с материнской платой, пальцами, пока он не отсоединится.

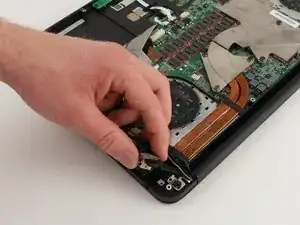

Поднимите и удалите динамик.

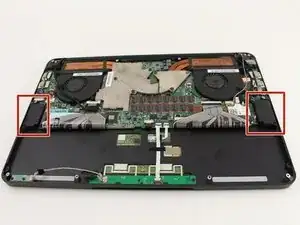

Повторите предыдущие шаги, чтобы снять второй динамик.

Снимите три заглушки винтов, потянув их вверх пальцами.

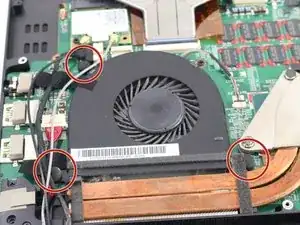

Выверните три винта 3 мм отверткой Phillips #0.

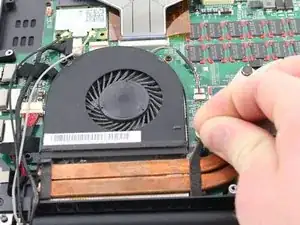

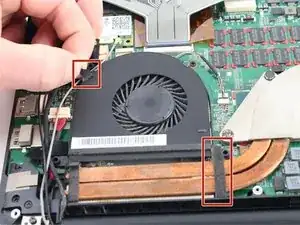

Отклейте две клейкие полоски от вентилятора, пока они не будут полностью удалены.

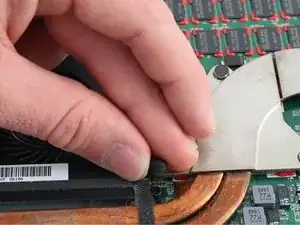

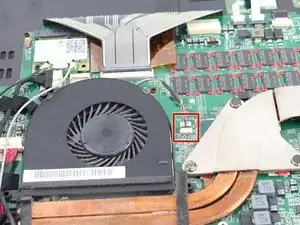

Отсоедините разъём, потянув его от материнской платы пальцами.

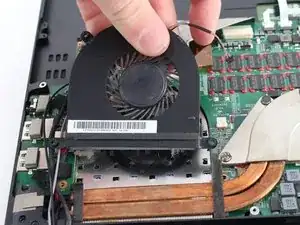

Держа за округлую кромку вентилятора, медленно поднимите его вверх, пока он не снимется.

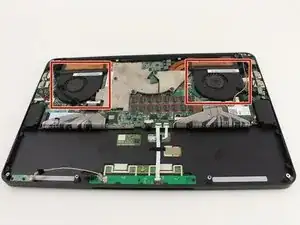

Повторите предыдущие шаги, чтобы снять второй вентилятор.

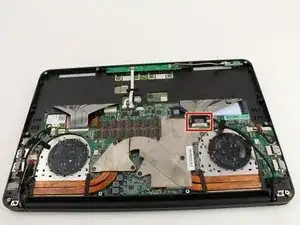

Используя отвертку Phillips #0, выкрутите четыре винта 3 мм, крепящие материнскую плату к корпусу устройства.

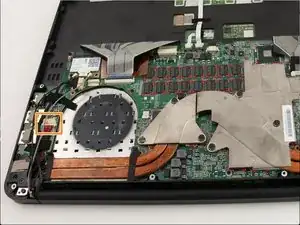

Используя отвертку Phillips #0, выкрутите три винта 3 мм, крепящие разъём зарядки к корпусу устройства.

Осторожно потяните кабели, соединяющие разъём зарядки с материнской платой, пока они не отсоединятся.

Поднимите разъём и извлеките его из устройства.

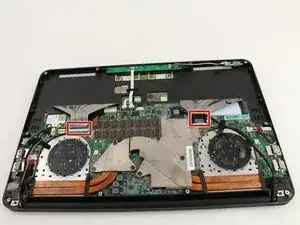

Снимите бумажный разъём, сначала откинув пластмассовую защёлку вверх, затем потянув разъём от материнской платы.

Повторите для бумажного разъёма с другой стороны материнской платы.

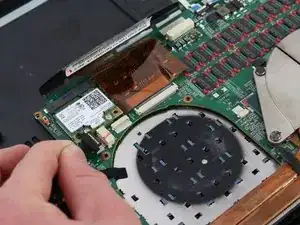

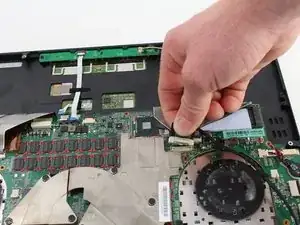

Отсоедините кабель, соединяющий материнскую плату с дисплеем, аккуратно потянув его вверх пальцами.

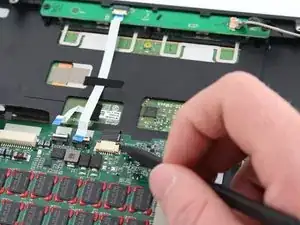

Используя пластиковый медиатор, нажмите пластмассовые защёлки, удерживающие бумажный разъём на материнской плате, пока они не разблокируются.

Оттяните бумажный разъём от материнской платы.

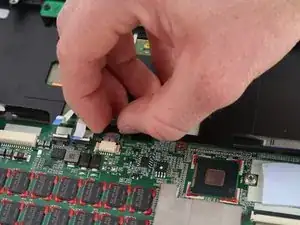

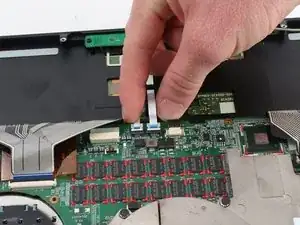

Снимите маленькие разъёмы, соединяющие материнскую плату с трекпадом: сначала отогните пластмассовые защёлки вверх, затем потяните разъёмы от материнской платы пальцами.

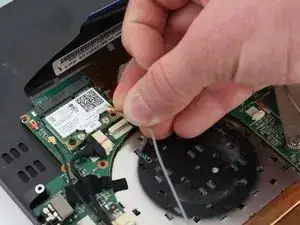

Снимите два маленьких кабеля, соединяющие дисплей с материнской платой, подняв их от материнской платы пальцами.

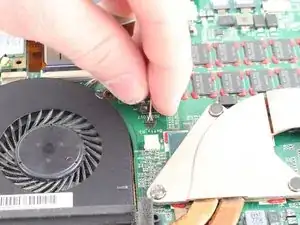

Отсоедините последний кабель, соединяющий дисплей с материнской платой, аккуратно потянув его пальцами.

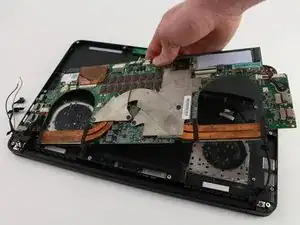

Отодвиньте трекпад от себя и поднимите правую сторону материнской платы вверх.

Затем потяните её вверх и вправо, чтобы извлечь материнскую плату из корпуса.

Если вы не поднимете материнскую плату вверх и вправо, вы можете сломать аудиопорт устройства, так как он слегка выступает за пределы корпуса.
