Замена карты Wi-Fi Razer Blade RZ09-0130 2015
Если у вас есть ноутбук Razer Blade 2015 (модель RZ09-0130) и у вас возникли проблемы с подключением к интернету или другие проблемы с доступом к интернету, используйте это руководство для замены карты Wi-Fi, расположенной внутри ноутбука.
Карта Wi-Fi внутри ноутбука служит приемником, который позволяет ноутбуку подключаться к любому близлежащему маршрутизатору Wi-Fi. Неисправная или поврежденная карта Wi-Fi может препятствовать подключению к интернету, и её нужно заменить, чтобы устранить проблемы с подключением.
Для этого руководства потребуется отвертка Philips и отвертка Torx T5, пайка не требуется. Также вам понадобится отключить кабели, находящиеся внутри ноутбука, будьте осторожны при отключении кабелей, чтобы не повредить устройство.
Перед началом убедитесь, что ноутбук полностью выключен и отключен от всех внешних источников питания.
Шаг 1
Убедитесь, что устройство выключено перед началом.
Используйте отвертку Torx T5, чтобы снять десять винтов по 3 мм вдоль края задней панели.
Шаг 2
Снимите заднюю панель с ноутбука, сдвинув её от hinges.
У этого устройства отсутствует аккумулятор. Перед продолжением ремонтов ноутбука обязательно отсоедините разъем аккумулятора.
Шаг 3

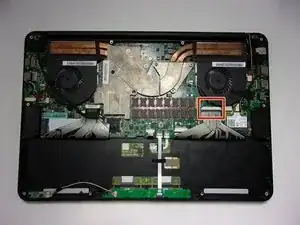

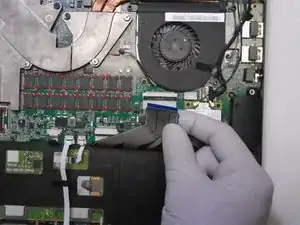

Поднимите черную пластиковую защёлку на ZIF разъёме, затем аккуратно вытащите кабель-ленточку непосредственно из его порта на материнской плате.
Шаг 4

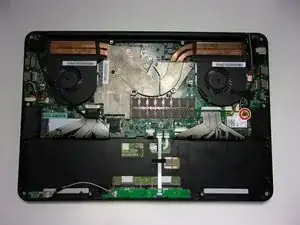

Используйте отвертку Phillips #0, чтобы удалить один винт по 3 мм из верхнего правого угла карты Wi-Fi.
Шаг 5

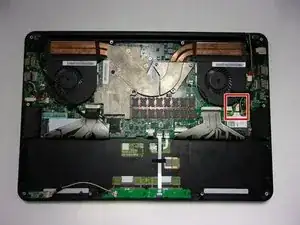

Поместите инструмент, безопасный для ESD, под черные и серые соединения коаксиальных кабелей, и аккуратно поднимите разъемы вертикально, чтобы отсоединить их от карты Wi-Fi.

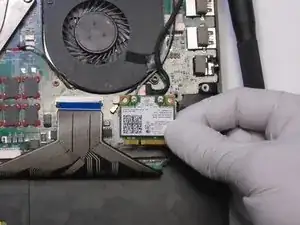

Возьмитесь за карту Wi-Fi с обеих сторон и аккуратно вытащите её из порта.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
