Замена материнской платы Razer Blade 15

Переверните ноутбук на заднюю сторону

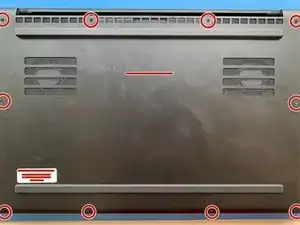

Удалите 10 винтов на нижней части Razer с помощью отвертки T5

Отключите аккумулятор и надевайте антистатический браслет перед продолжением

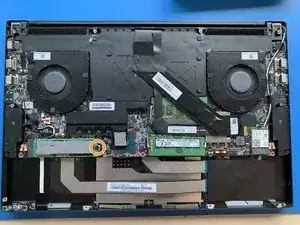

Открутите шесть винтов Philips вокруг аккумулятора и поднимите аккумулятор

Найдите SSD и открутите один винт

После откручивания SSD поднимется с одной стороны

Осторожно выньте SSD и отложите его в сторону

Найдите два кабеля дисплея слева от левого динамика и отсоедините оба. (один находится под другим)

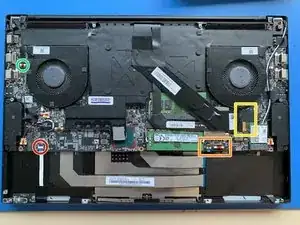

Найдите и отсоедините четыре кабеля

Отсоедините один кабель, который находится под SSD

Отсоедините другой кабель, который находится рядом с правым вентилятором

Отсоедините последние два кабеля, которые находятся слева от разъема аккумулятора

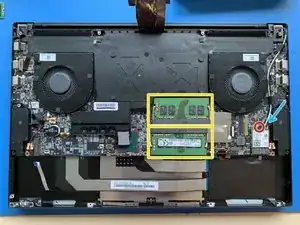

Переместите два металлических элемента вбок и удалите две планки оперативной памяти

Отключите два тонких кабеля, подключенных к Wi-Fi карте

Удалите винт и осторожно извлеките Wi-Fi карту

Открутите четыре винта на вентиляторах (два винта на каждом)

Убедитесь, что отключили разъем на каждом вентиляторе. Поднимите и удалите вентиляторы.

Открутите четыре винта на динамиках (два винта на каждом)

Убедитесь, что отключили разъем на каждом динамике и отложите их в сторону

Удалите два винта на каждой петле и поднимите черные элементы

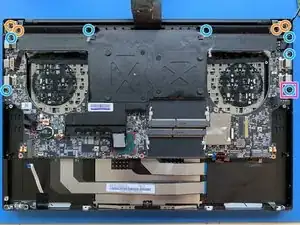

Найдите семь винтов, удерживающих материнскую плату, и удалите их

Снимите пластиковую крышку разъема для наушников

Поднимите материнскую плату и отложите ее в сторону

Будьте осторожны при работе с материнской платой и убедитесь, что вы надели антистатический браслет.

Убедитесь, что все кабели видны, как только материнская плата была установлена

Зак

Перевод руководства с ifixit.com
