Замена разъёма зарядки Razer Blade 15" (2019)

Перед началом ремонта разрядите батарею ноутбука ниже 25% — заряженная батарея может загореться при повреждении.

Отключите все кабели, полностью выключите ноутбук и закройте крышку.

Поверните ноутбук так, чтобы петля экрана была максимально удалена от Вас.

Используйте отвёртку Torx T5, чтобы отвинтить десять винтов длиной 3.8 мм, закрепляющих заднюю крышку.

В зависимости от возраста и состояния ноутбука задняя крышка может отойти раньше, чем указано в этом руководстве. Если крышка ослабла, снимайте её в любой момент.

Прикрепите присоску к правому краю задней крышки, между средними винтами и винтами, ближайшими к Вам.

Подтяните присоску вверх, чтобы создать небольшой зазор между задней крышкой и рамой.

Вставьте монтажную лопатку в полученный зазор.

Наклоните монтажную лопатку вверх, от рамки. Держите её наклонённой вверх пока она находится между задней крышкой и рамой.

Вставляйте лопатку на глубину до 10 мм (0.4 дюйма).

Проведите монтажной лопаткой по нижнему правому углу задней крышки, чтобы освободить её от рамки.

Проведите монтажной лопаткой вдоль переднего края и вокруг переднего левого угла задней крышки, чтобы освободить её от рамки.

Снимите заднюю крышку.

Положите заднюю крышку на её резиновые ножки, чтобы не повредить серые теплопроводящие подушечки на её внутренней стороне.

Приложите нагретый iOpener к ленте кабеля батареи на одну минуту.

Можно также использовать фен — но будьте осторожны, перегрев батареи может повредить её или создать риск возгорания.

Будьте осторожны, чтобы не повредить батарею инструментом.

Используйте пинцет с тупыми концами или пальцы, чтобы отодрать ленту кабеля батареи от кабеля.

Используйте кончик лопатки, чтобы поочерёдно надавливать на стороны разъёма батареи и постепенно вынуть его из разъёма.

На следующих шагах Вы отключите и отодвинете кабели Wi‑Fi, чтобы получить доступ к другим компонентам.

Антенны выглядят очень похоже. Пометьте одну из них кусочком изоленты или маркером. Так же пометьте её гнездо на Wi‑Fi плате.

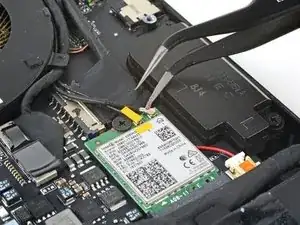

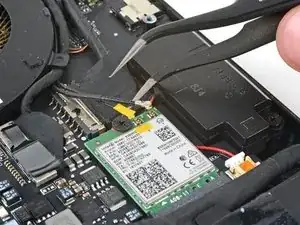

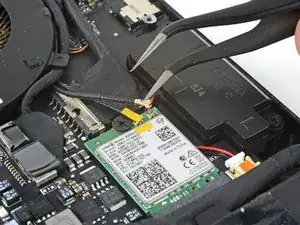

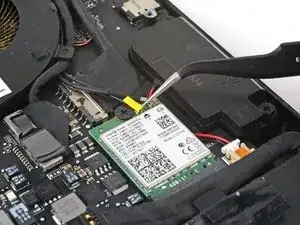

Вставьте одну лапку изогнутого пинцета под металлическую шейку каждого кабеля антенны и подденьте вверх, чтобы отключить их.

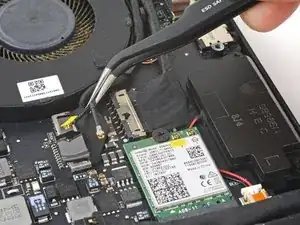

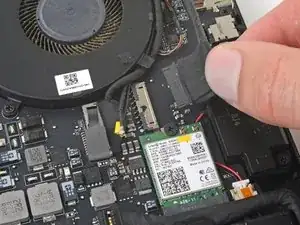

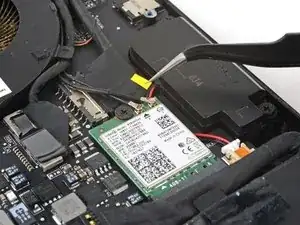

С помощью пинцета или пальцев отодвиньте кабели антенны влево, подальше от разъёма зарядки.

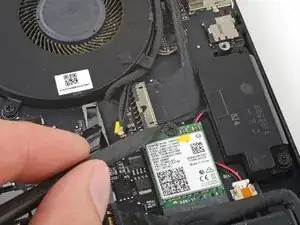

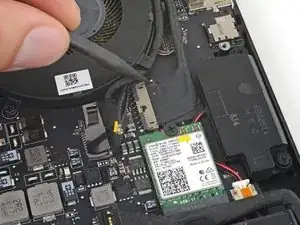

Используйте лопатку, чтобы поочерёдно надавливать на стороны разъёма зарядки и «вытянуть» его из разъёма.

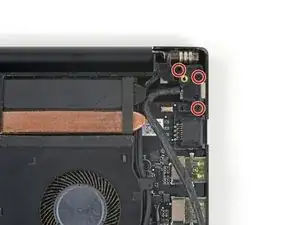

Используйте крестовую отвёртку, чтобы отвинтить три винта длиной 6.7 мм, фиксирующие крышку правой петли.

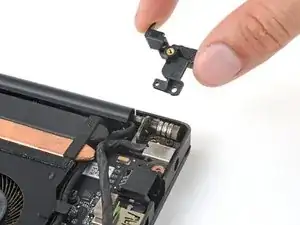

Снимите крышку.

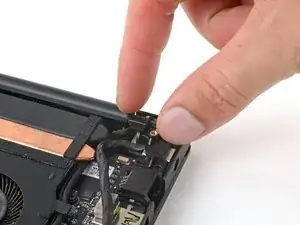

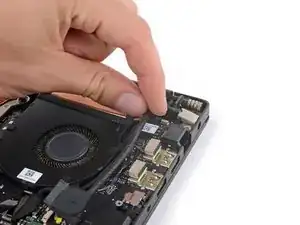

Поднимите разъём зарядки и извлеките его.
