Замена радиатора Razer Blade 15" (2018)

Разрядите батарею ноутбука ниже 25% перед началом ремонта — заряженная батарея может загореться при повреждении.

Отключите все кабели, полностью выключите ноутбук и закройте крышку.

Поверните ноутбук так, чтобы шарнир экрана был дальше всего от вас.

Используйте отвёртку Torx T5, чтобы выкрутить десять винтов длиной 3,8 мм, крепящих заднюю крышку.

В зависимости от возраста и состояния ноутбука задняя крышка может отделиться раньше, чем указано в руководстве. Если крышка ощущается ослабленной, снимите её в любой момент.

Приклейте присоску к правому краю задней крышки, между средними винтами и винтами, ближайшими к вам.

Тяните за присоску вверх, чтобы создать небольшой зазор между задней крышкой и рамой.

Вставьте медиатор для вскрытия в зазор.

Наклоните медиатор вверх, от рамки. Держите его под углом вверх пока он находится между задней крышкой и рамкой.

Вставляйте медиатор до глубины 10 мм (0,4 дюйма).

Проведите медиатором по нижнему правому углу задней крышки, чтобы отделить её от рамы.

Проведите медиатором вдоль переднего края и вокруг переднего левого угла задней крышки, чтобы освободить её от рамы.

Снимите заднюю крышку.

Положите заднюю крышку на её резиновые ножки, чтобы не повредить серые теплопроводящие прокладки на её внутренней стороне.

Приложите подогретый iOpener к ленте кабеля батареи на одну минуту.

Также можно использовать фен — но будьте осторожны, перегрев батареи может повредить её или создать риск пожара.

Следите, чтобы не повредить батарею инструментом.

Используйте пинцет с тупыми концами или пальцы, чтобы отлепить ленту кабеля батареи от кабеля.

Используйте острый конец лопатки, чтобы поочередно нажимать на стороны разъёма батареи и вытянуть его из гнезда.

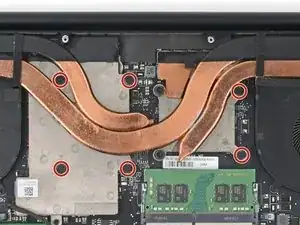

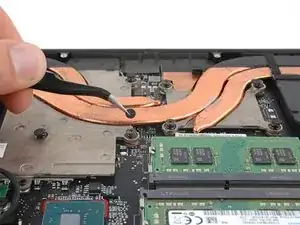

С помощью пинцета или пальцев снимите и удалите шесть заглушек винтов с радиатора.

Используйте крестовую отвёртку, чтобы выкрутить два винта 4,7 мм, крепящие верхний левый и нижний левый края радиатора.

Полностью ослабьте восемь удерживаемых винтов, фиксирующих центр радиатора.

Эти винты не предназначены для извлечения. Однако если один выйдет, отложите его и его пружину в сторону.

При сборке затягивайте эти винты по схеме X, чтобы равномерно сжать термопасту.

Не поддевайте материнскую плату или кабели.

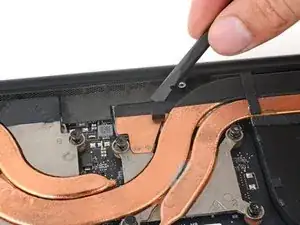

Используйте плоский конец лопатки, чтобы поддеть радиатор до его отделения от материнской платы в следующих местах:

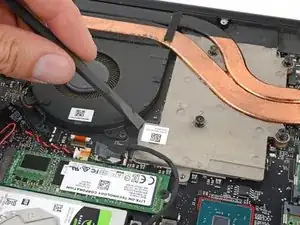

Между нижним левым углом левой металлической пластины и SSD

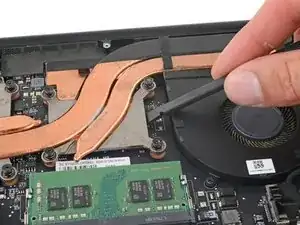

Правый край правой металлической пластины

Верхний край правой металлической пластины, над медными трубками

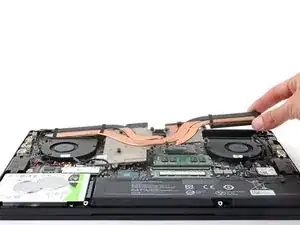

Поднимите правый край радиатора от материнской платы.

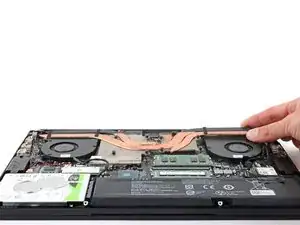

Сдвиньте радиатор вправо, чтобы левая монтажная лапка вышла из-под кабеля экрана.

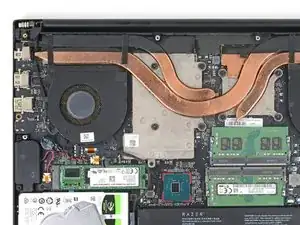

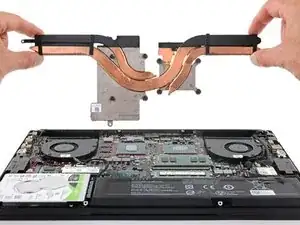

Снимите радиатор.

При сборке:

Проверьте теплопроводящие прокладки на предмет повреждений. Установите новые прокладки, если какие-либо порваны или сильно деформированы.

Следуйте этому руководству, чтобы очистить и заново нанести термопасту на процессор и графический процессор.
