Замена SSD в Lenovo Yoga 720

Прежде чем начать, обязательно выключите ноутбук и разрядите батарею до 25%.

Начните с переворачивания устройства так, чтобы были видны винты.

Удалите семь коротких винтов Torx T5.

Удалите три длинных винта Torx T5.

Начиная с порта USB, используйте монтажный инструмент, чтобы аккуратно поддеть корпус.

Убедитесь, что вы поддеваете крышку, а не металлический экран вокруг USB-порта.

Подденьте по периметру ноутбука в порядке, показанном стрелками.

Не поддёргивайте по верхней стороне, иначе вы рискуете повредить корпус. Действуйте по стрелкам.

Поднимите крышку со стороны нижней части. НЕ со стороны петель.

Когда почувствуете сопротивление, НЕ продолжайте поднимать, иначе вы повредите корпус.

Как только почувствуете сопротивление, осторожно потяните крышку на себя (в сторону, противоположную петлям).

Снимите крышку.

Это батарея. Для руководств по другим компонентам батарея часто снимается, так как её неудобно подключать или отключать, оставаясь закреплённой винтами.

Будьте осторожны, чтобы не замкнуть ничего на материнской плате, так как батарея не может быть отключена до её удаления.

Удалите четыре винта Philips J1.

Удалите один винт Philips J1.

Не перепутайте эти винты. Если вставить длинный винт на место короткого, вы повредите экран вокруг клавиатуры.

Немного приподнимите батарею с помощью пластикового монтажного инструмента.

Не вытаскивайте батарею полностью, так как она всё ещё подключена к материнской плате.

Не прокалывайте и не деформируйте батарею — она может загореться или взорваться.

Потяните батарею на себя, пока провод не станет доступен.

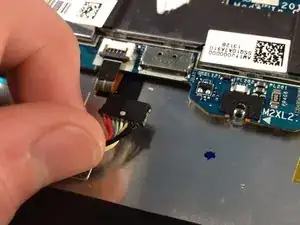

Осторожно потяните и покачайте провод, пока он не выйдет из разъёма.

Снимите батарею.

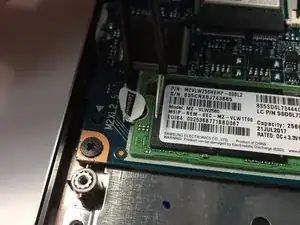

Это SSD.

снимите гарантийную наклейку

Снятие гарантийной наклейки и повторная её установка могут всё равно аннулировать гарантию.

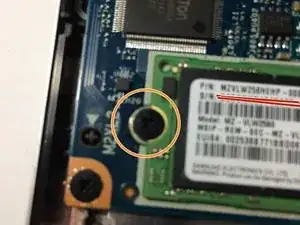

Remove 1 J1 Screw holding the SSD Снимите винт, удерживающий SSD.

Обновление! Я удалил указание размера из-за множества случаев с срывающейся резьбой при использовании предложенного размера. Я вернусь к этому при удобном случае. Извините за неудобства. Используйте то, что, по вашему мнению, подойдёт лучше.

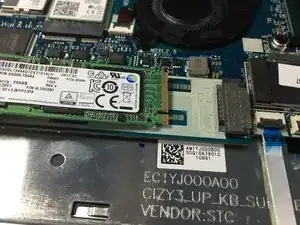

Немного приподнимите заднюю часть SSD.

Если поднять слишком сильно, вы можете повредить разъём материнской платы или сам SSD.

Осторожно вытяните его.
