Замена тачпада Lenovo Yoga 720-13IKB

Перед началом обязательно выключите ноутбук и разрядите аккумулятор до 25%.

Начните с переворачивания устройства так, чтобы были видны винты.

Снимите семь коротких винтов Torx T5.

Снимите три длинных винта Torx T5.

Начиная с порта USB, используйте инструмент для вскрытия, чтобы аккуратно поддеть корпус.

Убедитесь, что вы поддеваете крышку, а не металлический кожух вокруг порта USB.

Поддёргивайте вдоль корпуса ноутбука в порядке, указанном стрелками.

Не поддёргивайте по верхней стороне, иначе вы можете повредить корпус. Следуйте за стрелками.

Поднимите крышку с нижней стороны. НЕ с той стороны, где шарниры.

Когда почувствуете сопротивление, не продолжайте поднимать, иначе повредите корпус.

Как только почувствуете сопротивление, аккуратно потяните крышку на себя (от шарниров).

Снимите крышку.

Это аккумулятор. В руководствах для других деталей аккумулятор снимается, так как с ним неудобно подключаться или отключаться, когда он закреплён винтами.

Будьте осторожны, чтобы не замкнуть ничего на материнской плате, так как батарея не может быть отключена до её снятия.

Снимите четыре винта J1 Phillips.

Снимите один винт J1 Phillips.

Не путайте эти винты. Если поставить длинный винт на место короткого, вы повредите кожух вокруг клавиатуры.

Немного приподнимите аккумулятор с помощью пластиковой лопатки.

Не поднимайте аккумулятор полностью — он всё ещё подключён к материнской плате.

Не прокалывайте и не деформируйте аккумулятор — он может загореться или даже взорваться.

Потяните аккумулятор на себя, чтобы провод стал доступен.

Аккуратно потяните и покачайте провод, пока он не выйдет из разъёма.

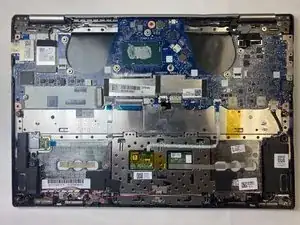

Снимите аккумулятор.

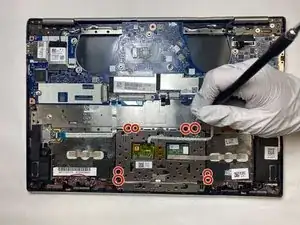

Используйте отвёртку Torx T5, чтобы вынуть восемь винтов 8 мм, удерживающих тачпад.

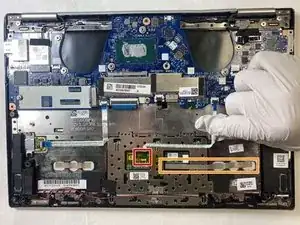

Поднимите маленькую чёрную защёлку на одном коннекторе ZIF в центре тачпада и аккуратно вытяните белую ленточную шлейф-кабель.

Осторожно отлепите серебристую проводящую ленту от экрана тачпада.

Не выбрасывайте проводящую ленту. При повторной сборке установите эту полоску обратно.

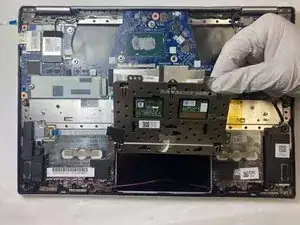

Снимите тачпад.
