Замена беспроводного адаптера Lenovo Yoga 720

Перед началом убедитесь, что ноутбук выключен и батарея разряжена до 25%.

Начните с переворачивания устройства так, чтобы были видны винты.

Снимите семь коротких винтов Torx T5.

Снимите три длинных винта Torx T5.

Начиная с порта USB, используйте инструмент для вскрытия, чтобы осторожно приподнять корпус.

Убедитесь, что вы подденьте саму крышку, а не металлический экран вокруг порта USB.

Подденьте вдоль корпуса ноутбука в порядке, показанном стрелками.

НЕ подхватывайте по верхнему краю, иначе вы рискуете повредить корпус. Следуйте стрелкам.

Поднимите крышку с нижней стороны. НЕ со стороны петель.

Если вы почувствуете сопротивление, НЕ продолжайте поднимать, иначе повредите корпус.

Когда почувствуете сопротивление, аккуратно потяните крышку на себя (от петель).

Снимите крышку.

Это батарея. Для руководств по другим деталям батарею снимают, потому что с ней неудобно подключаться или отключаться, когда она закреплена винтами.

Будьте осторожны, чтобы не замкнуть ничего на материнской плате, так как батарею нельзя отключить до её снятия.

Снимите четыре винта Philips J1.

Снимите один винт Philips J1.

Не перепутайте эти винты. Если вставить более длинный винт туда, где должен быть короткий, вы повредите экран вокруг клавиатуры.

Немного приподнимите батарею с помощью пластикового инструмента для вскрытия.

Не вытаскивайте батарею полностью, так как она все ещё подключена к материнской плате.

НЕ прокалывайте и не деформируйте батарею — это может привести к возгоранию или взрыву.

Потяните батарею на себя, пока провод не станет доступен.

Осторожно потяните и покачайте провод, пока он не выйдет из разъёма.

Снимите батарею.

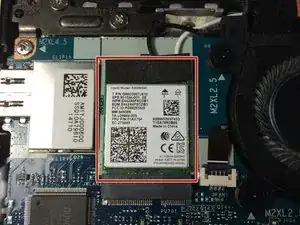

Это беспроводной адаптер.

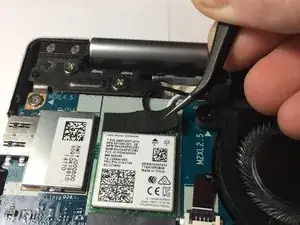

С помощью пинцета снимите мягкую ленту.

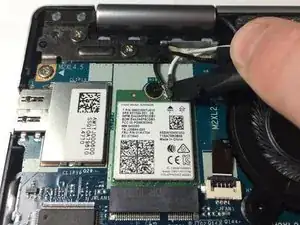

С помощью лопатки отсоедините белый и чёрный антенные кабели.

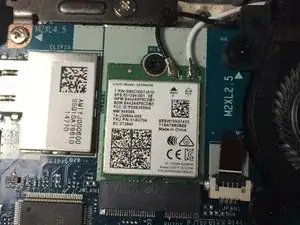

Отведите в сторону любые мешающие кабели.

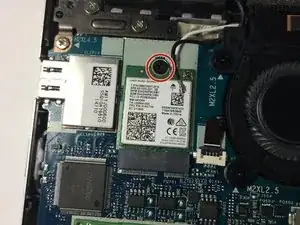

Снимите один винт JIS1, удерживающий беспроводную карту.

Аккуратно извлеките беспроводную карту.
