Замена материнской платы Lenovo Yoga 3 14

Отвинтите одиннадцать 6 мм винтов Torx T5 с задней крышки.

Вставьте пластиковый инструмент для открытия в длинную сторону задней крышки и проведите им по всей длине ноутбука.

Осторожно поднимите заднюю крышку и снимите её с ноутбука.

Отвинтите четыре 3 мм винта PH0 вокруг аккумулятора.

Осторожно приподнимите аккумулятор и с помощью пластиковой лопатки отсоедините его разъём от ноутбука.

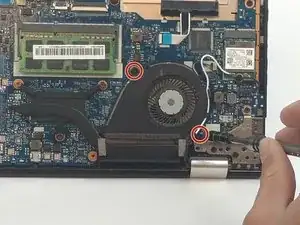

Снимите два 3 мм винта, используя биту PH0.

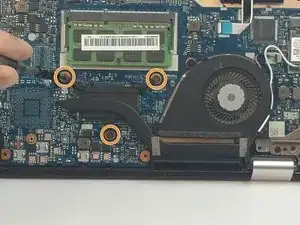

Отвинтите три 4 мм винта с помощью PH1 (большие винты не полностью снимаются — они прикреплены к корпусу кулера).

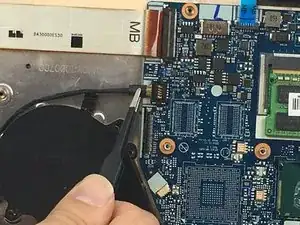

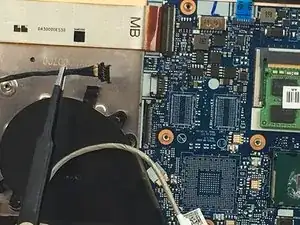

Используйте пинцет, чтобы отсоединить вентилятор.

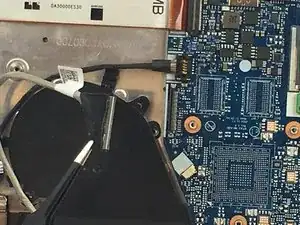

Развяжите белые и чёрные провода, обмотанные вокруг корпуса вентилятора.

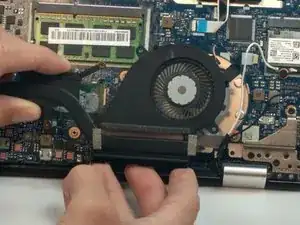

Осторожно извлеките вентилятор из ноутбука.

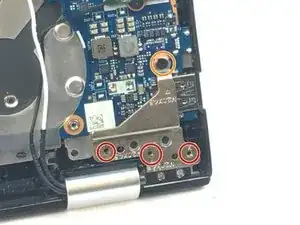

Отвинтите три 3 мм винта на правой нижней петле, используя отвертку PH0.

Снимите один 4 мм винт, который соединяет петлю с материнской платой.

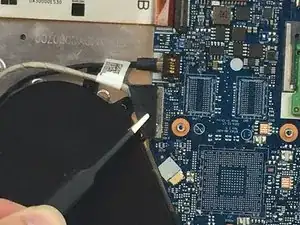

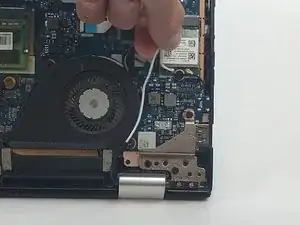

С помощью пинцета отсоедините белые и чёрные кабели, соединяющие материнскую плату с экраном.

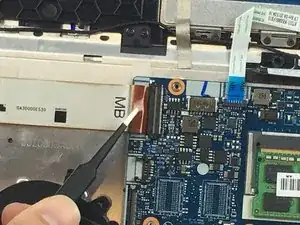

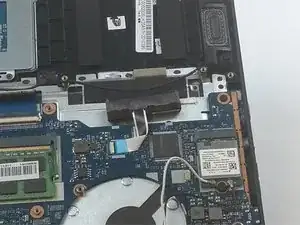

С помощью пинцета отсоедините второй кабель, соединяющий экран с материнской платой.

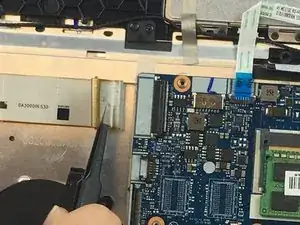

Поднимите пластиковый зажим, фиксирующий кабель USB к материнской плате.

Осторожно снимите кабель с помощью пинцета.

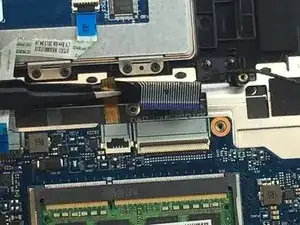

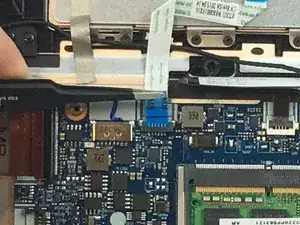

С помощью пинцета разомкните пластиковый зажим, удерживающий ленточный кабель, и аккуратно вытяните кабель.

Осторожно приподнимите зажим, удерживающий синий ленточный кабель тачпада на материнской плате. Используйте пинцет для отсоединения кабеля.

Разомкните зажимы, удерживающие синий и коричневый ленточные кабели на материнской плате. С помощью пинцета аккуратно извлеките оба кабеля.

Положите одну руку на жёсткий диск и, аккуратно захватив чёрный разъём, оттяните его от диска для отключения.

В нашем ноутбуке жёсткого диска не было, но именно здесь он бы находился.

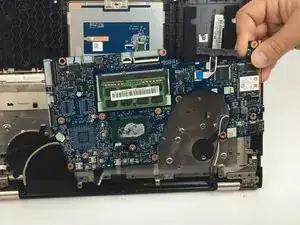

Аккуратно приподнимите материнскую плату и извлеките её из ноутбука.
