Замена узла дисплея Lenovo Yoga 3 Pro

Перед тем как открывать ноутбук, убедитесь, что он выключен.

Удалите десять винтов 3,3 мм с крышки корпуса с помощью отвертки Torx T5.

Защитным пластиковым инструментом для вскрытия подденьте крышку корпуса между крышкой и рамой, чтобы приоткрыть компьютер.

Медленно обходите весь периметр компьютера, пока все кромки не ослабнут.

Следите, чтобы пластиковый инструмент не заходил слишком глубоко внутрь устройства.

Снимите панель и положите её в безопасное место.

Снимите шесть винтов 3,5 мм, расположенных вокруг аккумулятора, используя крестовую отвертку Phillips #00.

Используя пинцет или пальцы, отсоедините чёрный кабель питания аккумулятора, сжав по обе стороны разъём и потянув в сторону аккумулятора.

Аккуратно поднимите и извлеките аккумулятор.

Снимите четыре винта 4 мм с помощью крестовой отвертки Phillips #00.

Используя пластиковый инструмент для вскрытия, отогните защёлку, как показано.

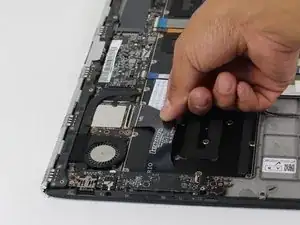

Снимите наклейку с клейкой лентой.

Отогните прижимную планку ленточного разъёма.

Осторожно приподнимите ленточный разъём от клейкой основы.

Снимите динамик и отложите его в сторону.

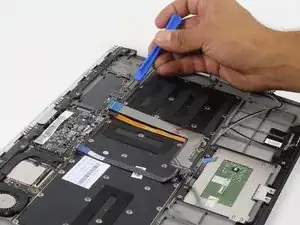

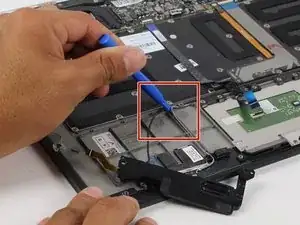

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить кабели.

Осторожно обращайтесь с другими кабелями.

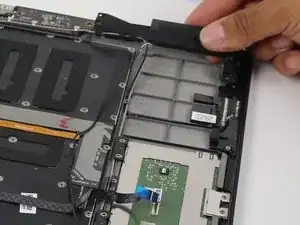

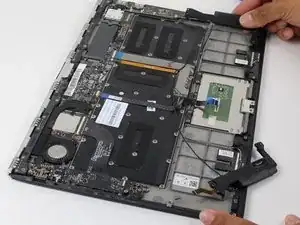

Снимите второй динамик, размотав кабели.

Поднимайте оба динамика аккуратно.

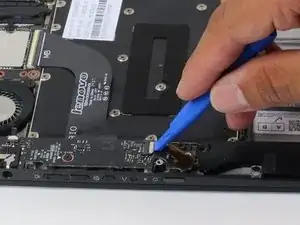

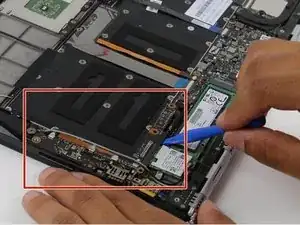

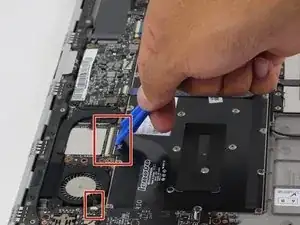

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть защёлку на каждом ленточном разъёме, как показано.

Ленточные разъёмы могут быть хрупкими, поэтому при отключении действуйте аккуратно.

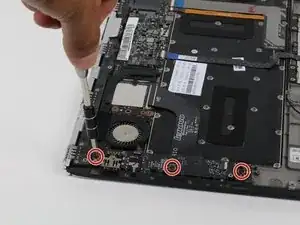

Снимите три указанных винта 3,5 мм с помощью крестовой отвертки Phillips #00.

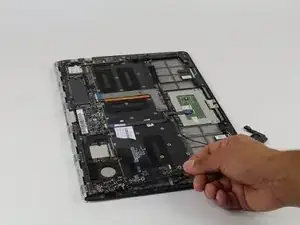

Снимите USB-узел.

Если это та сторона, которая не работала, то соберите устройство в обратном порядке, начиная с этого шага.

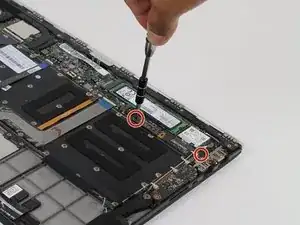

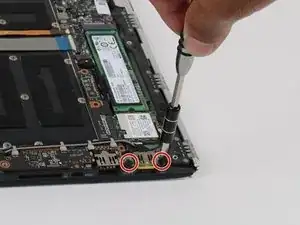

На другой стороне ноутбука снимите два винта 3,5 мм с помощью крестовой отвертки Phillips #00.

Снимите два винта 2,5 мм с помощью крестовой отвертки Phillips #00.

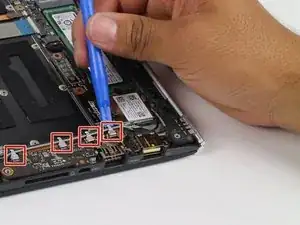

Используйте пластиковый инструмент для вскрытия, чтобы поддеть металлические держатели кабелей.

Будьте осторожны. Держатели кабелей сломаются, если их поднимать слишком далеко.

Поднимите порт USB и с помощью пластикового инструмента для вскрытия заведите провода вокруг порта USB.

Снимите USB-узел с помощью пластикового инструмента для вскрытия.

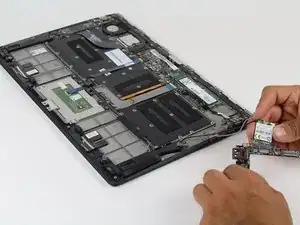

Отсоедините карту Wi‑Fi от USB-узла.

Будьте осторожны с коннекторами на карте Wi‑Fi — они хрупкие.

Снимите второй USB-концентратор, потянув его.

Осторожно вытаскивайте кабель.

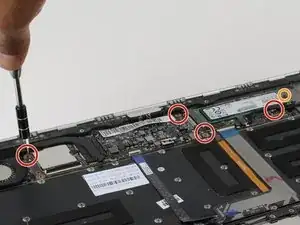

Снимите четыре винта 2 мм с помощью крестовой отвертки Phillips #00.

Снимите винт 2,5 мм с помощью крестовой отвертки Phillips #00.

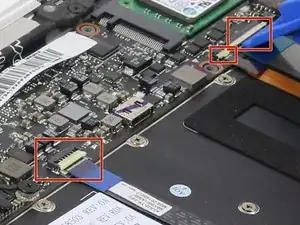

Откройте три прижимные планки ленточных соединителей.

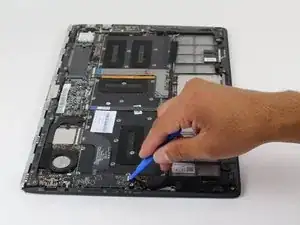

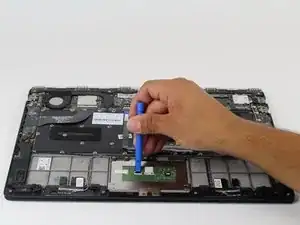

Поднимите плату с помощью пластикового инструмента для вскрытия.

Будьте осторожны при подъёме платы.

Откройте штыревой коннектор.

Не поднимайте плату полностью, чтобы не натянуть ленточный разъём.

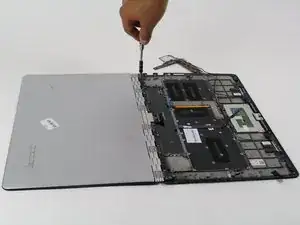

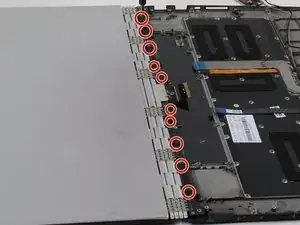

Снимите десять винтов 3,5 мм с помощью крестовой отвертки Phillips #00.

Разместите ноутбук как показано.

Используйте лопатку, чтобы приподнять крышку винта.

Поднимайте медленно и осторожно. Крышка очень хрупкая.

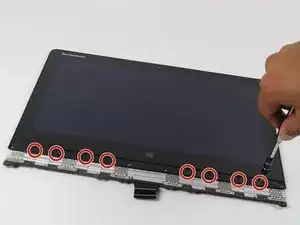

Удалите восемь винтов 2 мм с помощью отвертки Phillips 00.

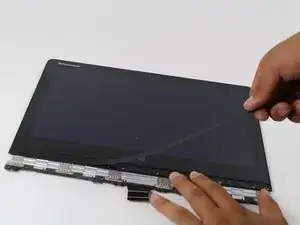

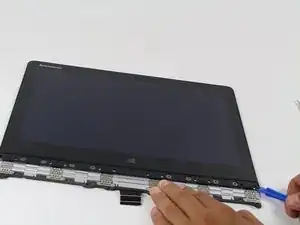

Используйте пластиковый инструмент для вскрытия, чтобы приподнять рамку экрана от узла экрана.

Не вставляйте пластиковый инструмент слишком глубоко.

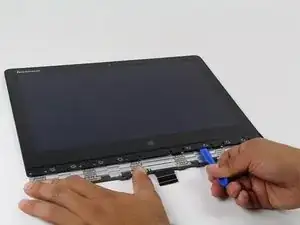

Медленно обходите по периметру экрана, чтобы ослабить все крепления.

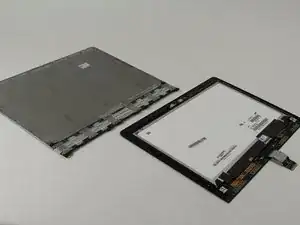

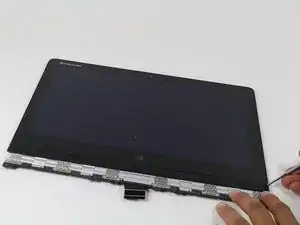

Отстегните сборку дисплея, сдвинув дисплей вниз, к нижнему краю верхней части корпуса. Клипсы отстегнутся, и вы сможете легко поднять сборку.

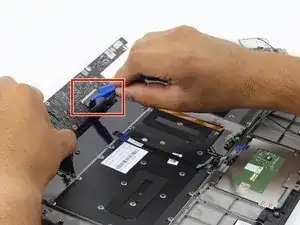

Будьте осторожны при снятии сборки, чтобы не оторвать показанный ленточный разъём.
