Замена беспроводной карты Lenovo Yoga 3 11

Удалите одиннадцать винтов T5 Torx длиной 6 мм, крепящих нижнюю крышку.

Аккуратно поднимите нижнюю крышку вверх и отведите от устройства.

Удалите два винта Phillips #00 длиной 3 мм, крепящих батарею.

На батарее есть стрелки, указывающие расположение винтов.

Используйте пинцет, чтобы аккуратно отключить разъем батареи.

Используйте пинцет, чтобы аккуратно отключить кабель динамика.

Снимите провода из-под защёлок батареи с помощью пинцета.

Осторожно извлеките батарею из устройства.

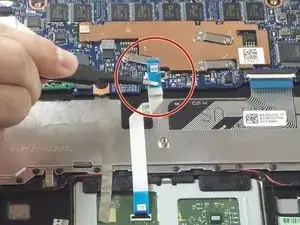

Используйте пинцет, чтобы отключить со стороны материнской платы ленточный кабель трекпада. Аккуратно поднимите чёрную защёлку — кабель выйдет из ZIF-разъёма.

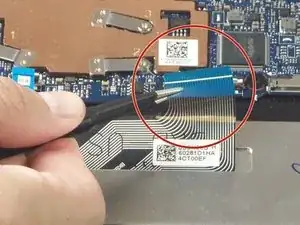

Используйте пинцет, чтобы отключить ленточный кабель клавиатуры от ZIF-разъёма материнской платы. Аккуратно поднимите белую защёлку — кабель выйдет.

Используйте пинцет, чтобы отключить со стороны материнской платы ленточный кабель платы SD. Аккуратно поднимите чёрную защёлку — ленточный кабель выйдет из ZIF-разъёма.

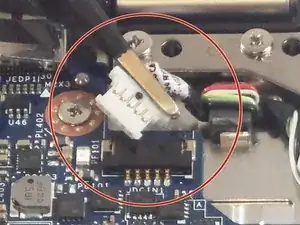

Используйте пинцет, чтобы отсоединить USB-порт от материнской платы, аккуратно поднимая белый разъём вверх от чёрного разъёма на плате.

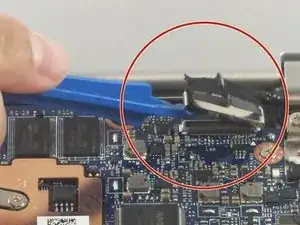

Используйте пластиковый инструмент для поддевания, чтобы аккуратно приподнять кабель экрана от материнской платы.

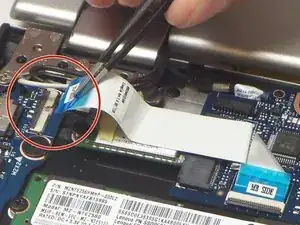

Используйте пинцет, чтобы отключить «I/O Side» ленточного кабеля, соединяющего разъём наушников/сборку USB-портов с материнской платой. Аккуратно поднимите чёрную защёлку — ленточный кабель выйдет из ZIF-разъёма.

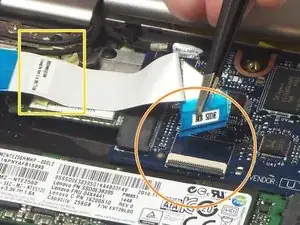

Используйте пинцет, чтобы отключить «MB Side» ленточного кабеля, соединяющего разъём наушников/сборку USB-портов с материнской платой. Аккуратно поднимите чёрную защёлку — ленточный кабель выйдет из ZIF-разъёма.

Удалите ленточный кабель из устройства.

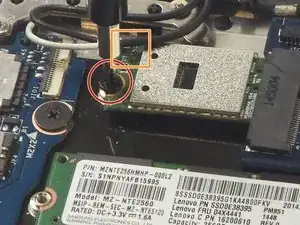

Удалите один винт Phillips #00 длиной 2 мм, крепящий беспроводную карту.

Используйте пинцет, чтобы отключить чёрный и белый антенные кабели, подключенные к беспроводной карте.

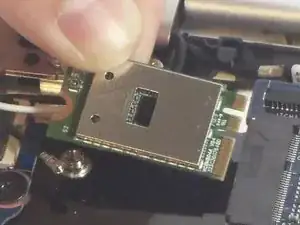

Аккуратно поднимите беспроводную карту вверх и выньте её из устройства.
