Замена материнской платы Lenovo Yoga 3 11

Снимите одиннадцать винтов Torx T5 длиной 6 мм, крепящих нижнюю крышку.

Аккуратно поднимите нижнюю крышку и отделите её от корпуса устройства.

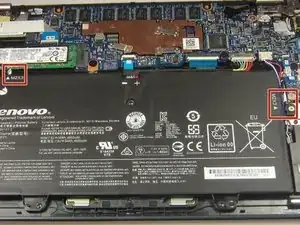

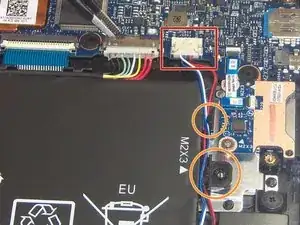

Снимите два винта Phillips #00 длиной 3 мм, крепящих аккумулятор.

На аккумуляторе имеются стрелки, указывающие расположение винтов.

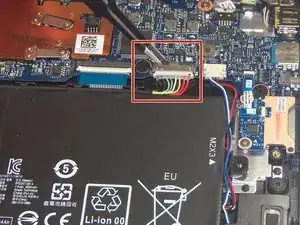

Пинцетом аккуратно отсоедините разъём аккумулятора.

Пинцетом аккуратно отсоедините кабель динамика.

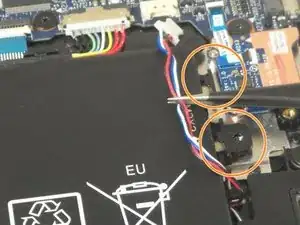

Удалите провода из-под фиксирующих скоб аккумулятора с помощью пинцета.

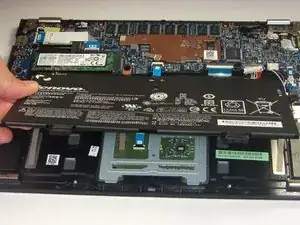

Аккуратно извлеките аккумулятор из устройства.

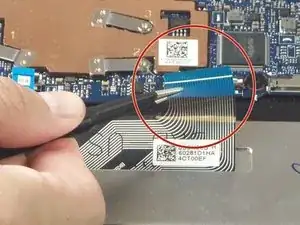

Пинцетом отсоедините ленточный кабель тачпада на стороне материнской платы. Аккуратно поднимите чёрную защёлку, и кабель освободится из ZIF-разъёма.

Пинцетом отсоедините ленточный кабель клавиатуры от ZIF-разъёма на материнской плате. Аккуратно поднимите белую защёлку, и кабель освободится.

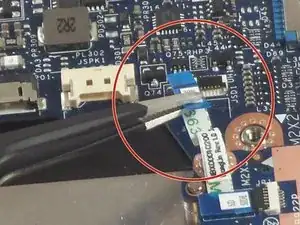

Пинцетом отсоедините ленточный кабель SD-модуля на стороне материнской платы. Аккуратно поднимите чёрную защёлку, и кабель освободится из ZIF-разъёма.

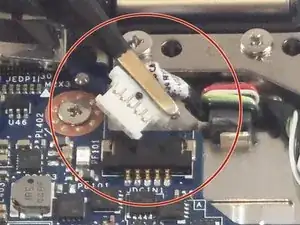

Пинцетом отключите USB-порт от материнской платы, аккуратно подняв белый разъём от чёрного разъёма на материнской плате.

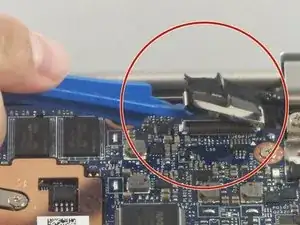

Пластиковой инструментом аккуратно подденьте и отсоедините кабель экрана от материнской платы.

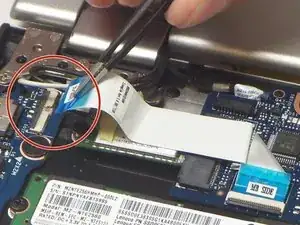

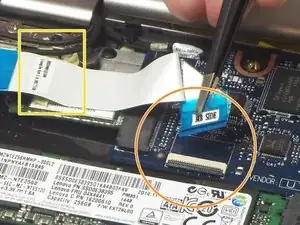

Пинцетом отсоедините часть «I/O Side» ленточного кабеля, соединяющего блок разъёмов аудио/USB с материнской платой. Аккуратно поднимите чёрную защёлку, и кабель выйдет из ZIF-разъёма.

Пинцетом отсоедините часть «MB Side» ленточного кабеля, соединяющего блок разъёмов аудио/USB с материнской платой. Аккуратно поднимите чёрную защёлку, и кабель выйдет из ZIF-разъёма.

Извлеките ленточный кабель из устройства.

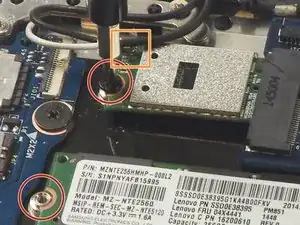

Снимите два чёрных винта Phillips #00 длиной 2 мм, крепящих модуль Wi-Fi (верхний) и SSD-диск (нижний).

Пинцетом отсоедините чёрные и белые антенные кабели, подключённые к модулю Wi-Fi.

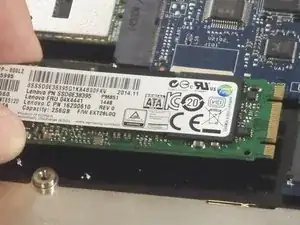

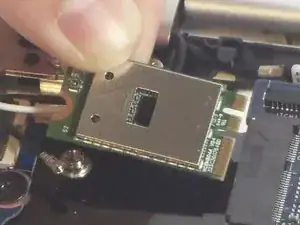

Аккуратно поднимите и извлеките модуль Wi-Fi и SSD из устройства.

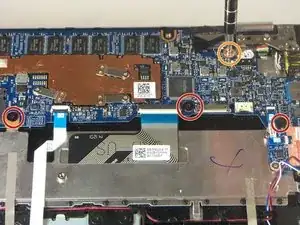

Снимите три чёрных винта Phillips #00 длиной 2 мм.

Снимите один серебристый винт Phillips #00 длиной 4 мм.

Аккуратно поднимите и извлеките материнскую плату из устройства.
