Замена тачпада Lenovo Yoga 3 11
Тачпад вашего ноутбука не реагирует при использовании? В таком случае, вероятно, потребуется его замена — это руководство поможет выполнить задачу.
Шаг 1
Удалите одиннадцать винтов T5 Torx длиной 6 мм, крепящих нижнюю крышку.
Осторожно поднимите нижнюю крышку и отведите её от устройства.
Шаг 2
Удалите два винта Phillips #00 длиной 3 мм, фиксирующие аккумулятор.
На аккумуляторе есть стрелки, указывающие расположение винтов.
Шаг 3
С помощью пинцета аккуратно отсоедините разъём аккумулятора.
Шаг 4
С помощью пинцета аккуратно отсоедините кабель динамика.
Снимите провода из-под язычков аккумулятора, используя пинцет.
Шаг 5
Аккуратно извлеките аккумулятор из устройства.
Шаг 6

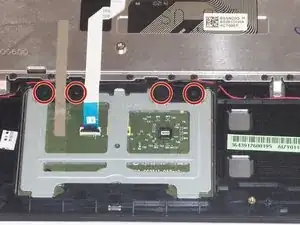

Удалите четыре винта Phillips #0 длиной 2 мм, фиксирующие тачпад.
Шаг 7
С помощью пинцета частично снимите ленту.
Шаг 8
С помощью пинцета отсоедините ZIF-разъём, фиксирующий ленточный кабель тачпада. Аккуратно поднимите чёрный язычок — ленточный кабель должен освободиться.
Шаг 9

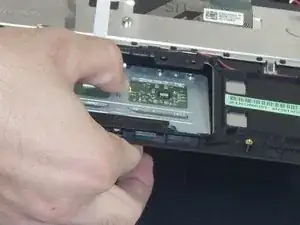

Небольшим нажатием большим пальцем выдавите тачпад наружу.
Ноутбук должен быть немного приоткрыт, чтобы тачпад мог выйти наружу.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
