Замена оперативной памяти Lenovo ThinkPad Edge E520

Выключите и отключите питание компьютера перед началом этих шагов.

Закройте крышку ноутбука.

Переверните компьютер, чтобы задняя часть была обращена вверх.

Найдите переключатель для снятия батареи.

Переключатель должен находиться ближе к петле ноутбука рядом с батарейным отсеком и иметь символ замка.

Сдвиньте переключатель в сторону разблокированного символа замка.

Держите его в этом положении и сдвиньте батарею к петле.

Полностью отделите батарейный блок от задней части ноутбука.

Переверните ноутбук и расположите его так, чтобы батарея находилась подальше от вас.

Удалите четыре винта на краях Т-образной платы с помощью отвертки Phillips #0.

Снимите Т-образную плату с задней части компьютера. Она должна сняться легко, если все четыре указанных винта удалены.

Длина винта 6.35 мм, головка 3.175 мм

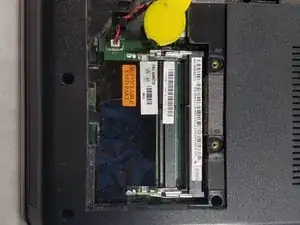

Синие прямоугольные чипы будут находиться напротив петли.

Они расположены друг над другом, и второй чип будет находиться под верхним.

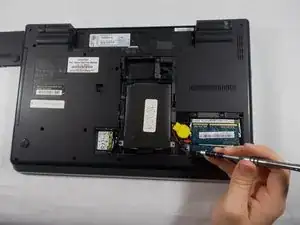

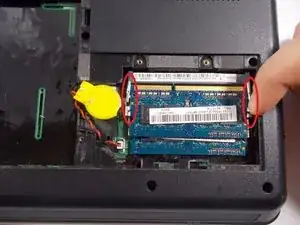

Найдите два тонких металлических зажима, которые удерживают каждую оперативную память на месте.

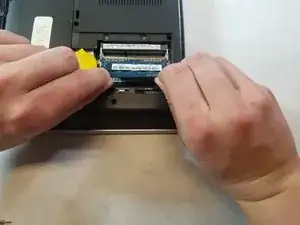

Слегка надавите на зажимы наружу, и оперативная память должна подняться.

Небольшое усилие при вытаскивании оперативной памяти должно привести к ее безпрепятственному извлечению.

Повторите шаги со второго по третий для удаления второго чипа.

При сборке оперативная память может потребовать некоторого усилия для установки. Будьте терпеливы и вставьте планку обратно в металлический зажим, применяя давление, чтобы убедиться, что она зафиксирована.

Перевод руководства с ifixit.com
