Замена материнской платы Lenovo Flex 6-11IGM
Если Ваш Lenovo Flex 6-11IGM (модель: 81A70005US) не загружается или регулярно аварийно завершает работу, и Вы исключили все другие возможные причины, Вы можете попытаться устранить проблему, следуя этому руководству по замене материнской платы.
Материнская плата содержит все вычислительные компоненты устройства и их систему распределения питания. Повреждение этой части компьютера обычно не подлежит ремонту даже для пользователей со средней квалификацией, поэтому основным способом устранения проблем, вызванных этим компонентом, является замена.
Перед началом убедитесь, что устройство выключено, и закройте ноутбук для более удобной и безопасной замены.
Шаг 1
Переверните устройство и положите его так, чтобы нижняя сторона была направлена вверх.
Шаг 2
Снимите десять винтов крестовой отверткой Phillips #00.
Шаг 3
Используя пластиковый инструмент для вскрытия, пройдитесь им по краю корпуса ноутбука.
Шаг 4
После того как убедитесь, что задняя панель полностью освобождена от корпуса, снимите заднюю панель.
Шаг 5

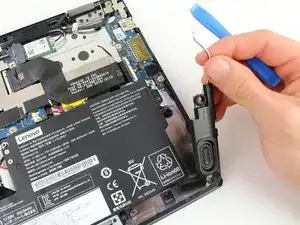

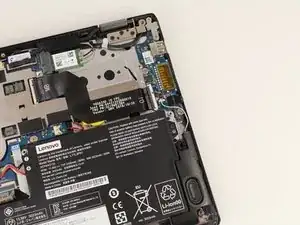

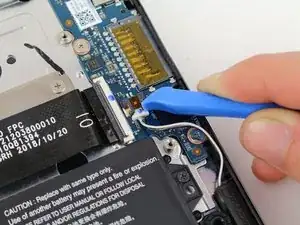

Для правого динамика отсоедините провод, используя инструмент для вскрытия.
Выньте динамик.
Шаг 6

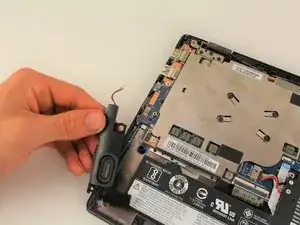

Для левого динамика отсоедините провод, используя инструмент для вскрытия.
Выньте динамик.
Шаг 7

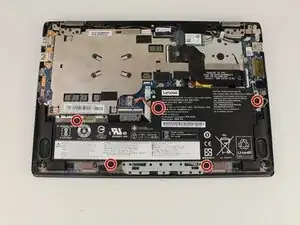

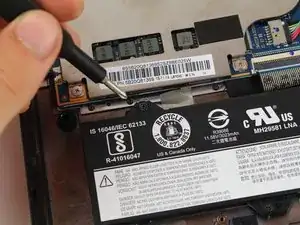

Снимите пять черных винтов длиной 3,9 мм крестовой отверткой Phillips #00, удерживающих аккумулятор.
Шаг 8

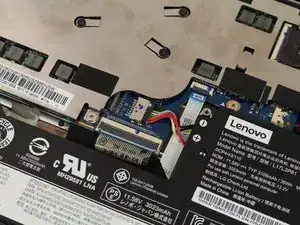

Вытащите разноцветные соединительные кабели, используя инструмент для вскрытия.
Шаг 9

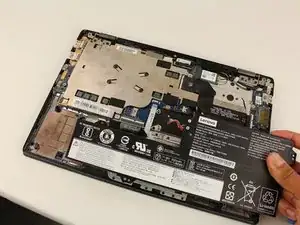

Снимите теперь отключённый аккумулятор с ноутбука.
Шаг 10
Отключите ленточный разъём с обоих концов, отжав черный фиксатор и потянув его прямо из порта.
Шаг 11
Снимите винты длиной 3,5 мм в пронумерованном порядке с 1 по 10 крестовой отверткой Phillips #00 (не все винты показаны на первом изображении).
Снимите радиатор.
Шаг 12

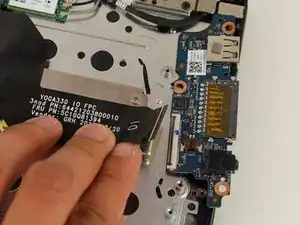

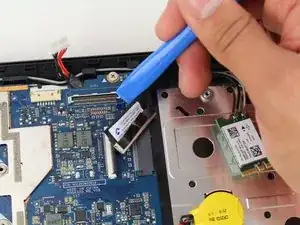

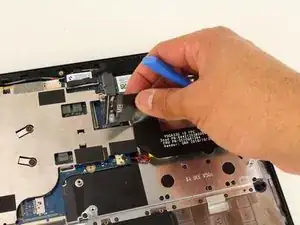

Отключите ленточный разъём с помощью инструмента для вскрытия, перевернув вверх черную защёлку и вытащив ленту.
Шаг 13
Выверните три серебристых винта длиной 3,5 мм крестовой отверткой Phillips #00.

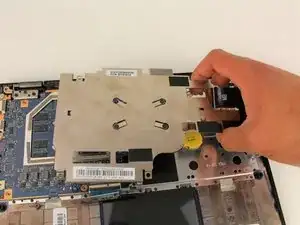

Снимите защитный серебристый экран перед демонтажем портов.
Вставьте кончик инструмента для вскрытия под порты и потяните их вверх на себя, чтобы аккуратно снять.
Шаг 14

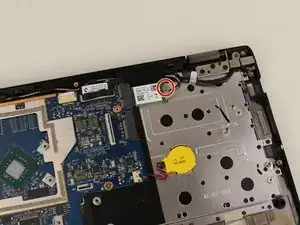

Отвинтите один винт 3,5 мм, удерживающий планку оперативной памяти, крестовой отверткой Phillips #00.
Отсоедините планку от материнской платы.
Шаг 15

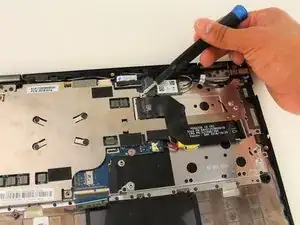

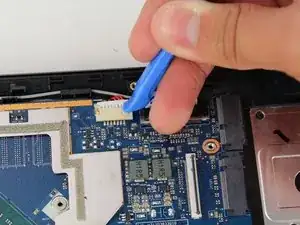

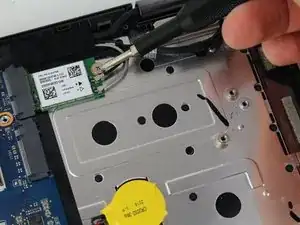

Используйте инструмент для вскрытия, чтобы снять соединительные кабели.
Шаг 16

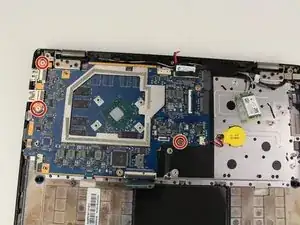

Отвинтите три фиксирующих винта длиной 3,5 мм, удерживающих материнскую плату, крестовой отверткой Phillips #00.
Шаг 17

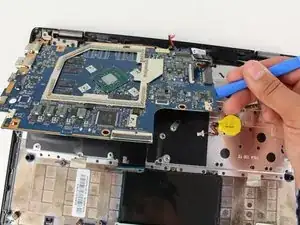

Поднимите и выньте материнскую плату из ноутбука.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
