Замена модуля беспроводной сети Lenovo Ideapad Flex 15

Начните с удаления ножек возле шарнира ЖК-экрана, чтобы открыть два винта.

Используя крестовую отвертку PH #1, открутите пять верхних винтов (30 мм) под аккумулятором.

После снятия обеих ножек откроются два винта (40 мм). Открутите их.

Обойдя внешние края Flex 15, снимите восемь внешних винтов (30 мм).

Удалите один винт (40 мм) в центре Flex 15.

Используя пластиковый инструмент для вскрытия, продвигайтесь по периметру корпуса ноутбука.

Между нижней панелью и корпусом ноутбука видна разделительная линия.

Следите за тем, чтобы поддевать равномерно по всему краю и снимать нижнюю панель только когда она полностью отщёлкнута.

Чрезмерная сила может повредить пластик нижней крышки. По краю расположены пластиковые защёлки.

Найдите модуль беспроводной сети. Он расположен над чёрным ленточным кабелем, под клеммами аккумулятора.

У модуля беспроводной сети два антеннных кабеля (чёрный и белый), подключённых к другим деталям ноутбука.

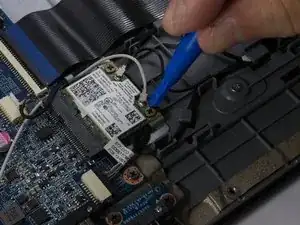

Чтобы отсоединить эти кабели, возьмите пластиковый инструмент и аккуратно подденьте металлическую пластину над печатной платой, пока разъёмы не освободятся.

Повторите эту операцию для чёрной и белой антенн.

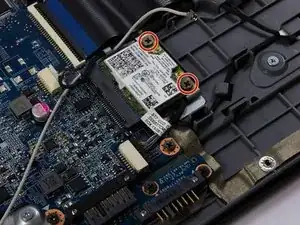

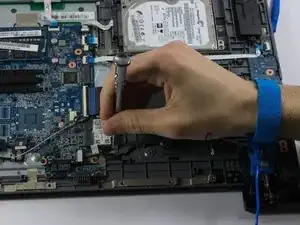

Под антенной находятся два винта (30 мм), фиксирующие модуль беспроводной сети. Удалите оба винта крестовой отвёрткой (PH1).

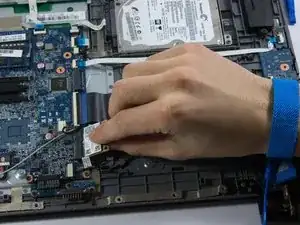

После удаления винтов модуль наклонится вверх. Ухватите модуль одной рукой и медленно вытяните его по диагонали из разъёма.

Для установки нового модуля вставьте контакты обратно в разъём. Модуль должен располагаться под углом примерно 45 градусов.

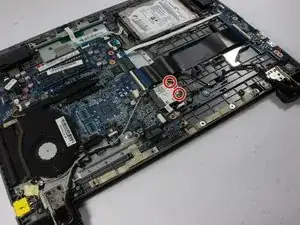

Чтобы зафиксировать модуль, вверните два винта обратно. Модуль должен плотно прилегать к основанию ноутбука.

Совместите белый антеннный кабель с исходным левым разъёмом. Аккуратно нажмите кабель на разъём модуля одним пальцем. Потяните слегка, чтобы убедиться в надёжном соединении.

Тоже самое выполните с чёрным антеннным кабелем, защёлкнув его на правый разъём.
