Замена клавиатуры Lenovo IdeaPad Z570
Для выполнения этого руководства необходимо убедиться, что ноутбук отключён от сети в целях безопасности. Ноутбук также должен быть выключен, а аккумулятор разряжен. По завершении безопасно утилизируйте старую клавиатуру.
Шаг 1

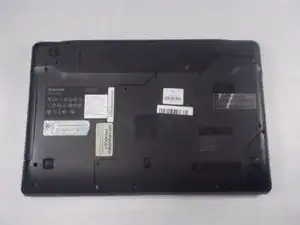

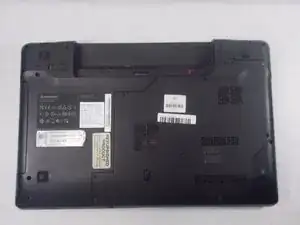

Разместите ноутбук экраном вниз, батарея должна быть обращена от Вас.
Шаг 2

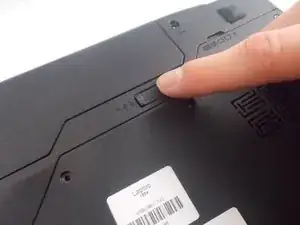

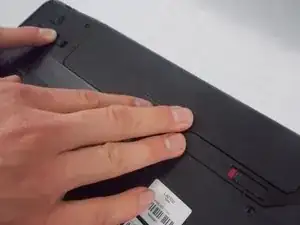

Переведите правый фиксатор в положение вправо.
Шаг 3

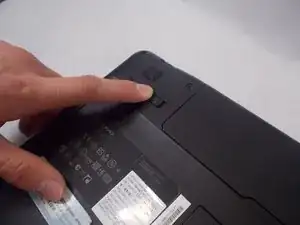

Удерживайте левый фиксатор.
Шаг 4
Слегка подвиньте батарею вперёд, чтобы снять её, удерживая левый фиксатор.
Шаг 5
Разместите ноутбук экраном вниз, отсек для батареи должен быть обращён от Вас.
Шаг 6

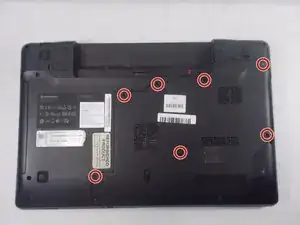

Ослабьте все семь винтов 3 мм на задней панели крестовой отверткой Phillips #0.
Эти винты нельзя полностью вывернуть из устройства.
Снимите заднюю панель с устройства.
Шаг 7

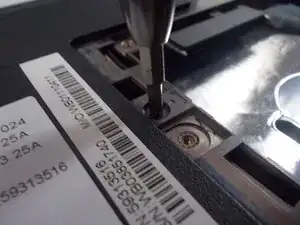

Снимите 3 мм винт Phillips #0, расположенный слева, который удерживает оптический привод на месте.
Шаг 8

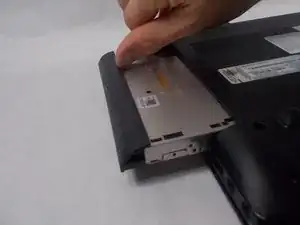

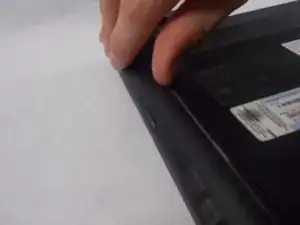

Осторожно извлеките оптический привод из левой стороны ноутбука.
Шаг 9

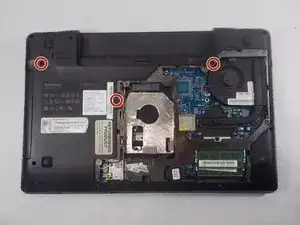

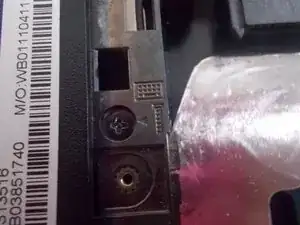

Снимите три винта 12 мм, расположенные рядом с этими символами, крестовой отверткой Phillips #0.
Шаг 10

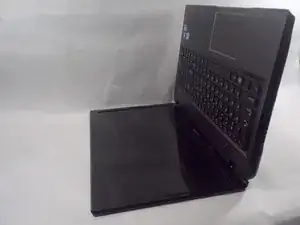

Разверните ноутбук под углом 90 градусов так, чтобы клавиатура была вертикально, а экран — горизонтально по отношению к рабочей поверхности.
Шаг 11

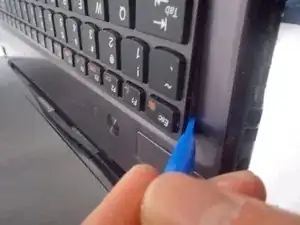

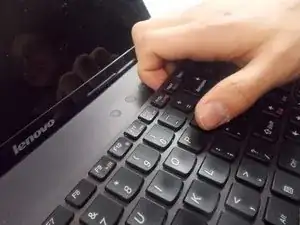

Подденьте клавиатуру, начиная с угла с клавишей «esc», используя инструмент для вскрытия.

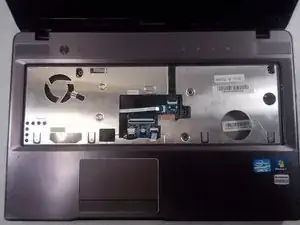

Теперь верните ноутбук в стандартное положение и снимите клавиатуру.
Шаг 12

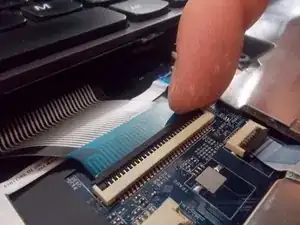

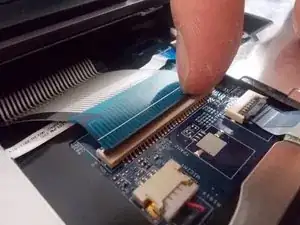

В блоке разъёмов поднимите чёрный фиксатор вверх.
Шаг 13

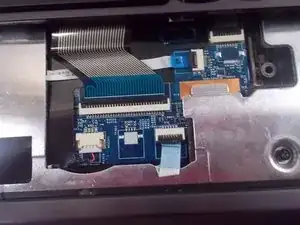

Отсоедините клавиатуру от разъёма.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
