Замена адаптера USB на Lenovo Ideapad Flex 15

Начните с удаления ножек уhingec LCD ноутбука, чтобы увидеть два винта.

С помощью отвертки Phillips #1 открутите пять верхних винтов (30 мм) под батареей.

После удаления обеих ножек появятся два винта (40 мм). Открутите их.

Следуя вдоль внешних краев Flex 15, открутите 8 наружных винтов (30 мм).

Открутите один винт (40 мм) посередине Flex 15.

Используя пластиковый инструмент для открытия, пройдите вдоль края ноутбука.

Существует видимая линия между нижней оболочкой ноутбука и самим корпусом ноутбука.

Убедитесь, что Вы поддеваете равномерно по этому краю и удаляете дно ноутбука только тогда, когда оно полностью свободно.

Избыточная сила может сломать пластиковую оболочку. По краям ноутбука есть пластиковые зажимы.

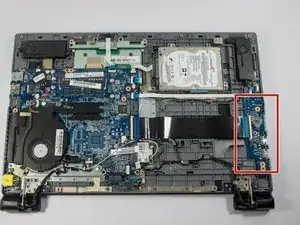

Найдите большую синюю плату на крайнем левом краю Flex 15.

Эта плата соединена двумя способами: с помощью винта и шлейфа.

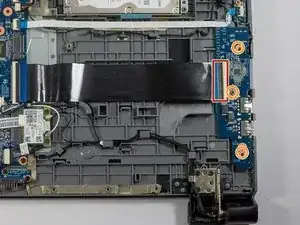

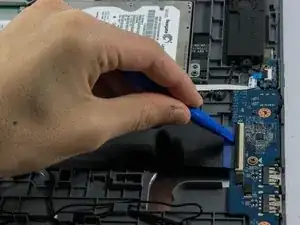

Большой черный шлейф прикреплен к разъему. С помощью синего инструмента для открытия, поднимите разъем ZIF (с нулевой силой вставки), затем подденьте разъем под углом от 0 до 90 градусов. Будьте осторожны, чтобы не сломать разъем, он очень хрупкий.

После освобождения шлейфа аккуратно вытяните его из разъема.

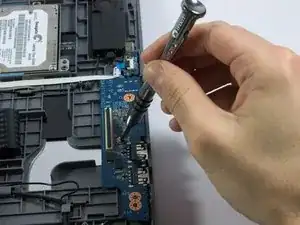

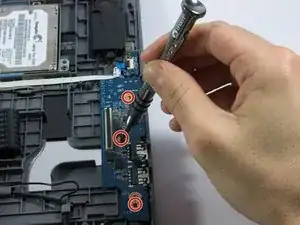

Найдите винты (20 мм) с оранжевым кольцом и стрелкой на печатной плате, указывающей на них. Удалите эти винты.

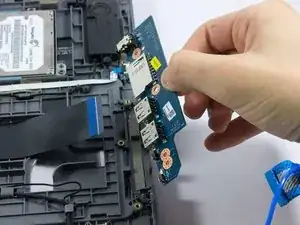

После освобождения поднимите сборку вверх, отдаляясь от компьютера.
