Замена дисплея Lenovo Flex 6-11IGM
Данное руководство показывает, как удалить дисплей с ноутбука Lenovo Flex 6-11IGM. Дисплей предоставляет пользователю изображения, созданные графическим процессором. Если экран треснут или отколот, слишком сильное усилие при его removal может привести к отслоению стекла.
Шаг 1

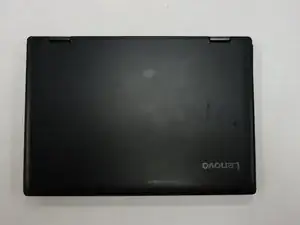

Поместите ноутбук лицом вверх.

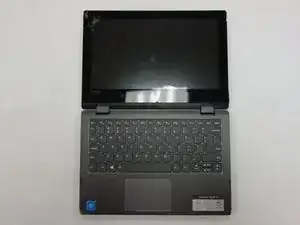

Откройте ноутбук.
Шаг 2

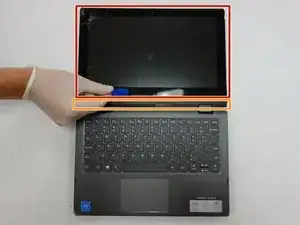

С помощью пластикового инструмента для открытия начните аккуратно отделять дисплей от корпуса, перемещаясь вдоль края.
С помощью пластикового инструмента для открытия начните аккуратно отделять пластиковую окантовку от корпуса, перемещаясь вдоль края.
Шаг 3
С помощью отвертки Phillips #00 удалите три винта размером 2.5 мм, которые крепят дисплей.
Закрепите присоску на экране и аккуратно.Pull it free from the верхнего корпуса.
Положите дисплей на клавиатуру.
Шаг 4

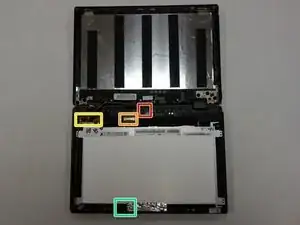

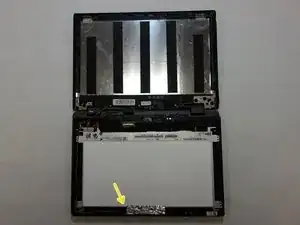

Отсоедините кабель, расположенный в нижней части дисплея.
Скользите пластиковым инструментом для открытия под коричневой планкой, поднимая планку вверх, и отсоедините провод пальцами.
Отсоедините кабель в нижнем левом углу дисплея пальцами.
Отсоедините кабель в верхнем центре дисплея, используя пальцы, и извлеките кабель из корпуса дисплея.
Шаг 5

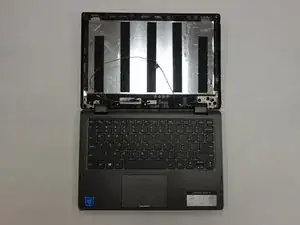

Удалите дисплей.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
