Замена корпуса HP Envy 15-u001dx

Переверните устройство так, чтобы нижняя сторона была сверху.

С помощью металлической лопатки отогните два резиновых ножки, расположенные ближе к петле, чтобы получить доступ к двум винтам Phillips #0 длиной 6,6 мм.

Отогните небольшие пластиковые накладки в середине устройства лопаткой, чтобы обнажить ещё два винта Phillips #0 длиной 6,6 мм.

Удалите все четырнадцать винтов Phillips #0 длиной 6,6 мм с помощью отвёртки Phillips #0.

Переверните устройство и откройте его, чтобы получить доступ к клавиатуре.

Используйте металлическую лопатки, чтобы поддеть корпус и открыть внутреннюю часть устройства.

Отключите шлейф сенсорной панели, отогнув чёрную пластиковую защёлку на разъёме и вытянув шлейф из разъёма.

Отключите шлейф клавиатуры, отогнув чёрную пластиковую защёлку на разъёме и вытянув шлейф из разъёма.

Отключите кабель батареи, отогнув чёрную пластиковую защёлку на разъёме и вытянув кабель из разъёма.

Отключите кабель AUX/USB, отогнув чёрную пластиковую защёлку на разъёме и вытянув кабель из разъёма.

Отключите кабель, отогнув чёрную пластиковую защёлку на разъёме и вытянув кабель из разъёма.

Отключите кабель, отогнув чёрную пластиковую защёлку на разъёме и вытянув кабель из разъёма.

Отключите кабель, отогнув чёрную пластиковую защёлку на разъёме и вытянув кабель из разъёма.

Отключите кабель, аккуратно потянув его наружу. Для ослабления можно использовать лопатку.

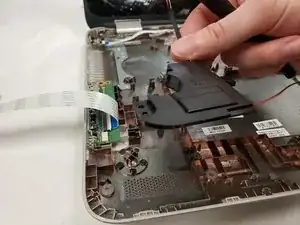

Снимите три винта Phillips #0 длиной 4,0 мм на вентиляторе с помощью отвёртки Phillips #0.

Отключите кабель, аккуратно потянув его наружу.

Снимите вентилятор, вытянув его из корпуса.

Разъём имеет склонность заедать — сильная тяга может его сломать. Используйте лопатку, чтобы ослабить разъём с каждой стороны.

Отключите кабель, аккуратно потянув его наружу. Для ослабления можно использовать лопатку.

Этот разъём может быть трудно увидеть, так как он подключён с нижней стороны материнской платы.

Удалите шесть винтов длиной 4,0 мм с помощью отвёртки Phillips #0.

Удалите три винта длиной 4,0 мм вокруг вентилятора с помощью отвёртки Phillips #0.

Вентилятор теперь ослаблен и легко поднимается.

Аккуратно подденьте радиатор охлаждения, чтобы освободить материнскую плату.

Отключите Wi‑Fi карту от материнской платы и извлеките материнскую плату из корпуса устройства.

Отключённая материнская плата должна выглядеть как на указанной фотографии.

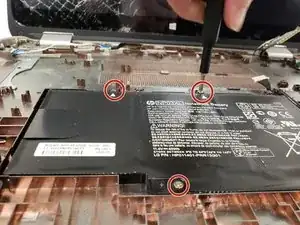

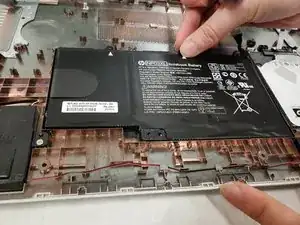

Удалите три винта Phillips #0 длиной 4 мм, которые крепят аккумулятор к корпусу.

После извлечения всех трёх винтов Phillips #0 длиной 4 мм поднимите аккумулятор и выньте его из корпуса.

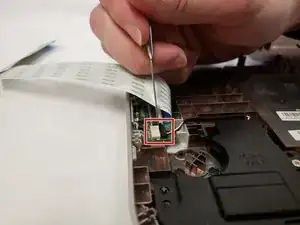

Аккуратно с помощью лопатки ослабьте разъём платы портов ввода-вывода.

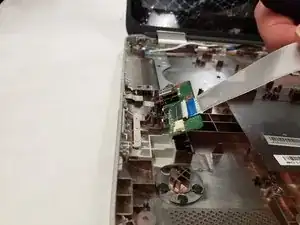

Когда разъём ослабнет, просто отведите его в сторону и отсоедините.

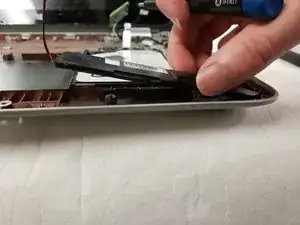

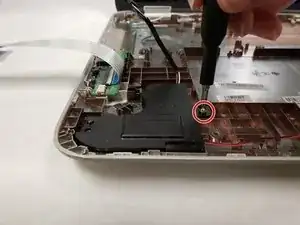

Удалите винт Phillips #0 длиной 4 мм, который крепит левый динамик к корпусу.

Поднимите левый динамик и выньте его из корпуса.

Удалите винт Phillips #0 длиной 4 мм, который крепит правый динамик к корпусу.

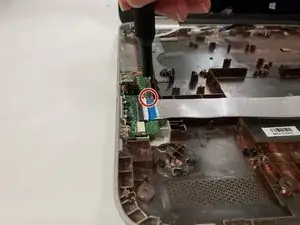

Удалите винт Phillips #0 длиной 4 мм, который крепит плату регулятора громкости к корпусу.

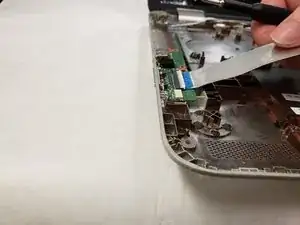

После удаления винта просто извлеките плату регулятора громкости.

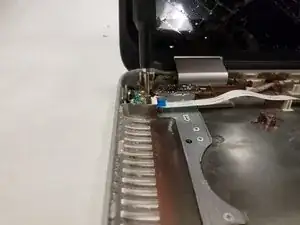

Удалите винты Phillips #0 длиной 4 мм, которые крепят плату с кнопкой питания к корпусу.

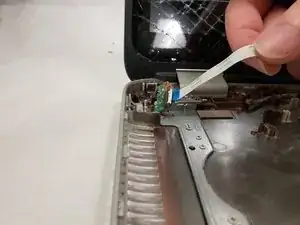

После удаления всех винтов просто выньте плату из корпуса.

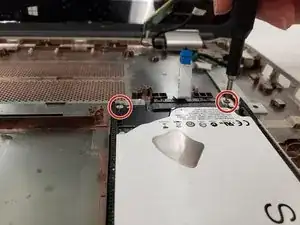

Удалите два винта Phillips #0 длиной 4 мм, которые крепят накопитель к корпусу.

Затем потяните накопитель вверх, чтобы отщелкнуть его и извлечь из корпуса.

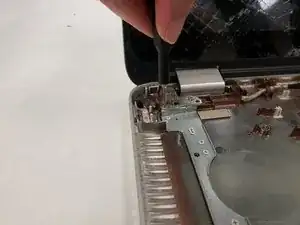

Удалите винты Phillips #0 длиной 6,6 мм, которые крепят экран к правой стороне корпуса.

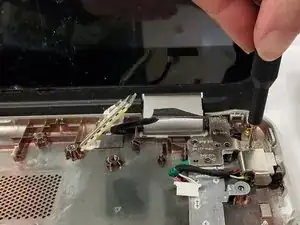

Удалите два винта Phillips #0 длиной 6,6 мм, которые крепят петлю к корпусу с левой стороны.

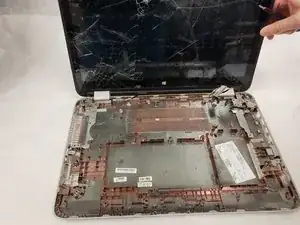

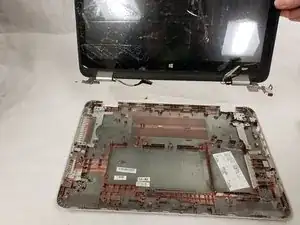

После снятия экрана в корпусе ничего не остаётся — только шасси.
