Замена материнской платы HP Envy M6-1205DX
В этом руководстве вы узнаете, как безопасно заменить материнскую плату в HP Envy m6-1205dx. Причинами замены могут быть восстановление повреждённых компонентов, повышение производительности, стабильности и надёжности, а также упрощение будущих апгрейдов. С заменой материнской платы можно решить такие проблемы, как аппаратная несовместимость, выход материнской платы из строя и устаревшие технологии. Перед началом замены убедитесь, что компьютер полностью выключен и отключён от любого внешнего источника питания. Это непростая задача, поскольку потребуется разобрать значительную часть ноутбука.
Шаг 1
Разместите устройство крышкой вниз, чтобы начать.
Шаг 2
Сдвиньте фиксатор влево, чтобы освободить аккумулятор.
Шаг 3
Снимите аккумулятор.
Шаг 4
Отверткой Phillips #1 выкрутите восемь винтов длиной 10,6 мм.
Также отверткой Phillips #1 выкрутите винт длиной 8,6 мм.
Шаг 5
Сдвиньте центральную панель вниз, чтобы снять её.
Шаг 6
Отверткой Phillips #1 выкрутите винт длиной 3,5 мм.
Наш компьютер не комплектовался жёстким диском, поэтому в пустом отверстии должен быть установлен накопитель. Мы отметили предполагаемые местоположения винтов оранжевым цветом.
Отверткой Phillips #1 выкрутите четыре винта длиной 10,6 мм.
Шаг 7
Выньте дисковод, потянув его наружу.
Шаг 8
Отверткой Phillips #1 выкрутите два винта длиной 2,4 мм.
Шаг 9
Поднимите чёрный язычок на зажиме, удерживающем ленточный кабель.
Отведите кабель назад пальцами или пинцетом.
Шаг 10
Переверните компьютер обратно.
Используйте пластиковый монтажный инструмент, чтобы поддеть клавиатуру и приподнять её.
Шаг 11
Осторожно поднимите клавиатуру.
Поднимите чёрный язычок, удерживающий крупный ленточный кабель.
Сожмите обе стороны малого белого фиксатора вперёд, чтобы освободить маленький ленточный кабель.
Выньте оба кабеля, чтобы снять их.
Снимите клавиатуру.
Шаг 12
Поднимите маленький белый фиксатор, чтобы освободить ленточный кабель.
Тяните, чтобы вынуть.
Повторите те же действия для другого кабеля.
Шаг 13
Отверткой Phillips #1 открутите четыре серебристых винта длиной 5,6 мм.
Шаг 14
Используйте пластиковый монтажный инструмент, чтобы поддеть лицевую панель и отстегнуть её от остальной рамки.
После того как вы отщёлкнете все защёлки, снимите лицевую панель.
Шаг 15

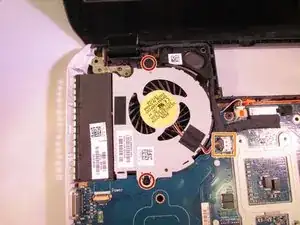

Отверткой Phillips #1 выкрутите два винта длиной 10,6 мм.
Осторожно оттяните кабель, чтобы отключить его.
Шаг 16

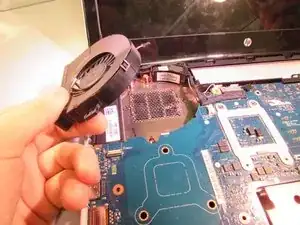

Выньте вентилятор, потянув его наружу.
Шаг 17

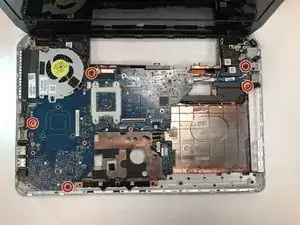

Отверткой Phillips #1 выкрутите пять винтов длиной 5,0 мм.

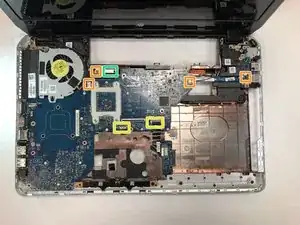

Осторожно выньте миниатюрные разъёмы питания, потянув их за контакты.
Осторожно выньте два ленточных кабеля, потянув их.
Потяните чёрный язычок, чтобы вынуть разъём экрана.
Шаг 18
Осторожно оттяните материнскую плату от корпуса в нижнем левом углу.
Шаг 19
Осторожно отодвиньте корпус от материнской платы в верхнем правом углу.
Шаг 20

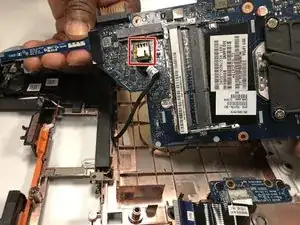

Выньте материнскую плату из ноутбука, следя за тем, чтобы при этом отсоединить кабель на нижней стороне.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
