Замена тачпада HP Envy M6-1205DX
Мы покажем, как правильно разобрать ваш компьютер, не повредив его. Замена тачпада не так проста, как может показаться. Придётся приобрести новую лицевую панель целиком, поскольку тачпад встроен в неё.
Шаг 1
Положите устройство лицевой стороной вниз, чтобы начать.
Шаг 2
Сдвиньте механизм фиксации влево, чтобы освободить батарею.
Шаг 3
Снимите батарею.
Шаг 4

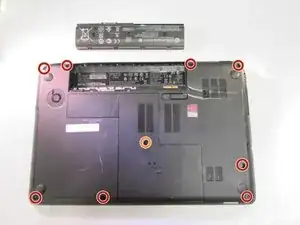

Используя крестовую отвертку Phillips #1, отвинтите восемь винтов длиной 10,6 мм.
Также с помощью Phillips #1 отвинтите винт длиной 8,6 мм.
Шаг 5

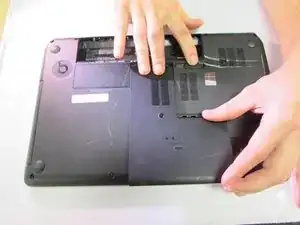

Сдвиньте центральную панель вниз и снимите её.
Шаг 6

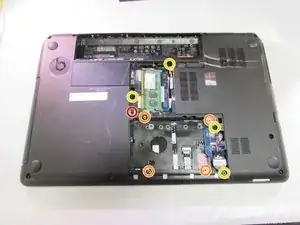

Используя Phillips #1, отвинтите винт длиной 3,5 мм.
Наш компьютер не был укомплектован жёстким диском, поэтому в пустом отверстии должен быть установлен диск. Мы отметили предполагаемые положения винтов оранжевым цветом.
Используя Phillips #1, отвинтите четыре винта длиной 10,6 мм.
Шаг 7

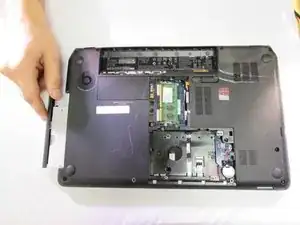

Выньте дисковый привод, вытянув его наружу.
Шаг 8

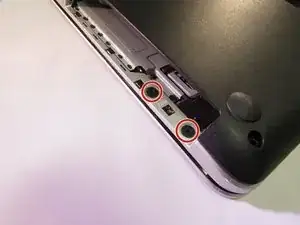

Используя Phillips #1, отвинтите два винта длиной 2,4 мм.
Шаг 9

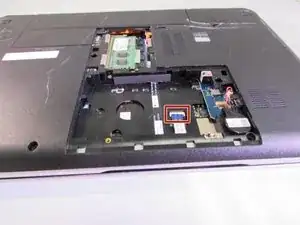

Поднимите чёрную защёлку на зажиме, удерживающем ленточный кабель.
Аккуратно вытяните кабель пальцами или пинцетом.
Шаг 10
Переверните компьютер обратно.

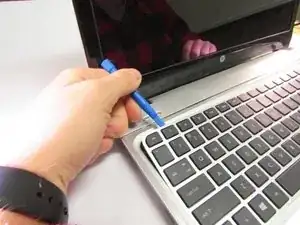

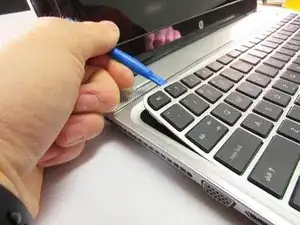

Используйте пластиковый медиатор, чтобы поддеть клавиатуру и приподнять её.
Шаг 11

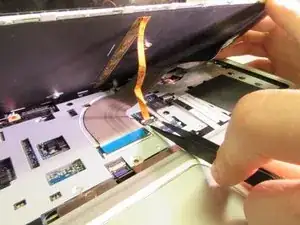

Осторожно приподнимите клавиатуру.

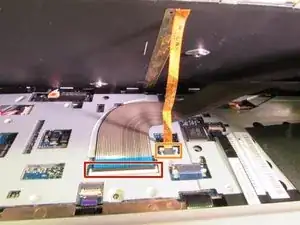

Поднимите чёрную защёлку, удерживающую большой ленточный кабель.
Сожмите обе стороны маленькой белой защёлки вперёд, чтобы освободить маленький ленточный кабель.
Вытяните оба кабеля, чтобы отсоединить их.
Снимите клавиатуру.
Шаг 12

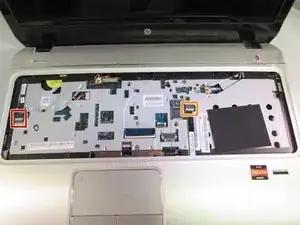

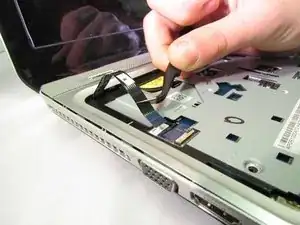

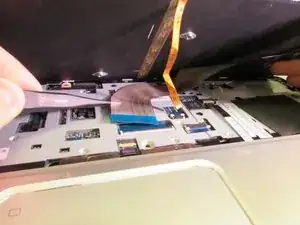

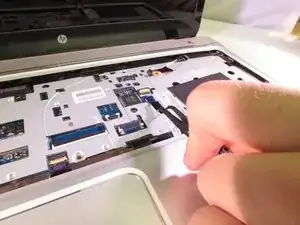

Поднимите маленькую белую защёлку, чтобы освободить ленточный кабель.
Тяните, чтобы снять кабель.
Повторите те же действия для другого кабеля.
Шаг 13

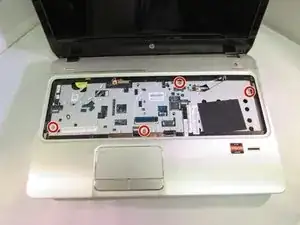

Используя Phillips #1, отвинтите четыре серебристых винта длиной 5,6 мм.
Шаг 14

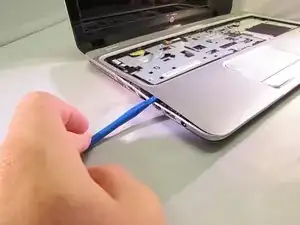

Используйте пластиковый медиатор, чтобы поддеть лицевую панель и отделить её от остальной рамки.

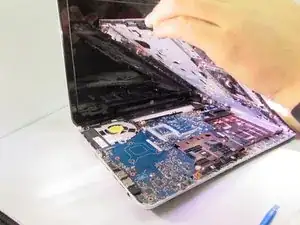

Когда вы отожмёте все защёлки, поднимите лицевую панель и снимите её.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
