Замена материнской платы HP Chromebook 14-q029wm
Если у вас возникли проблемы с USB-портами или материнской платой в HP Chromebook 14-q029wm, и вы уже пробовали перезагрузить компьютер, то выполнение приведённых ниже шагов может помочь решить эту проблему. Для дополнительных советов по устранению неполадок нажмите здесь. В этом руководстве показано, как заменить USB-порт/материнскую плату и вернуть компьютеру работоспособность как новой.
Шаг 1
Удалите девять винтов Phillips #0 длиной 5 мм с задней крышки.
Снимите резиновые заглушки с помощью лопатки.
Удалите оставшиеся четыре винта Phillips #0 длиной 5 мм.
Шаг 2
Используйте инструмент для вскрытия, чтобы отщёлкнуть нижнюю пластиковую панель ноутбука.
Обойдите стороны ноутбука, пока нижняя панель полностью не отщёлкнется и не снимется с устройства.
Будьте осторожны, не ломайте пластиковые защёлки.
Шаг 3
Когда нижняя панель полностью отщёлкнута, медленно снимайте её, чтобы не натянуть и не порвать провода.
Есть маленький чёрный рычаг, который нужно потянуть, чтобы отсоединить кабели. Он находится над местом подключения проводов.
Сначала отключите более крупный провод.
Затем отключите меньший провод.
Для точности лучше использовать пинцет.
После этого клавиатура должна полностью сняться.
Шаг 4
Вытащите белую фиксационную вкладку из чёрного разъёма выше батареи, используя пальцы.
Шаг 5
Удалите винты Phillips #0 длиной 3 мм.
Шаг 6
Поднимите и аккуратно извлеките батарею.
Шаг 7
Удалите три винта Phillips #0 длиной 3 мм.
Винт в правом нижнем углу может быть перекрыт проводами вентилятора.
Шаг 8
Используя пальцы или инструмент для вскрытия, отсоедините кабель, соединяющий вентилятор с материнской платой.
Осторожно снимите вентилятор.
Шаг 9

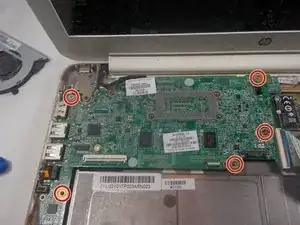

Удалите пять винтов Phillips #0 длиной 2 мм с материнской платы.
Шаг 10

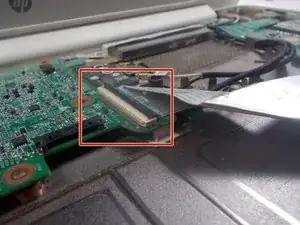

Отщёлкните чёрный рычаг, удерживающий разъём на материнской плате, и извлеките разъём.
Шаг 11

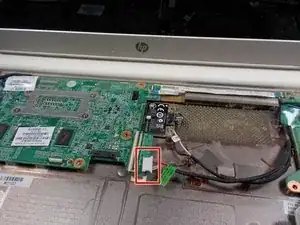

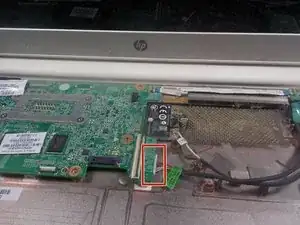

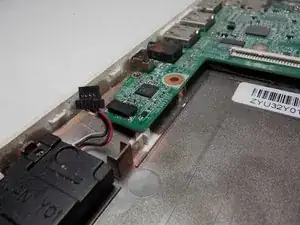

Отключите провод, соединяющий динамик с материнской платой.
Шаг 12

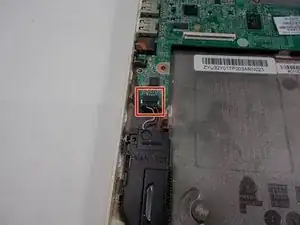

Снимите этот разъём, находящийся под правой частью материнской платы.
Шаг 13

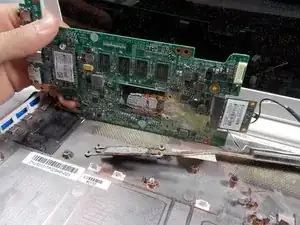

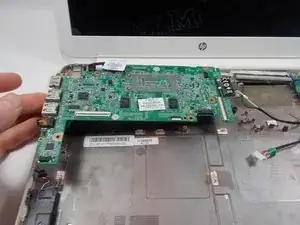

Поднимите правую сторону материнской платы слегка и выдвиньте USB и другие порты с левой стороны.
После этого материнская плата должна повернуться на бок.
Шаг 14

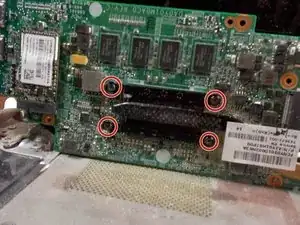

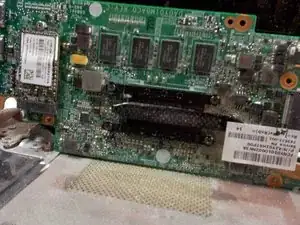

Удалите четыре винта Phillips #0 длиной 2 мм с радиатора.
Снимите радиатор с материнской платы.
Шаг 15

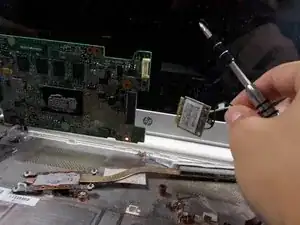

С правой стороны материнской платы извлеките карту Wi‑Fi, подключённую к плате.
Шаг 16

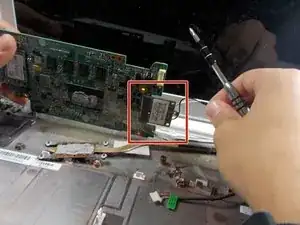

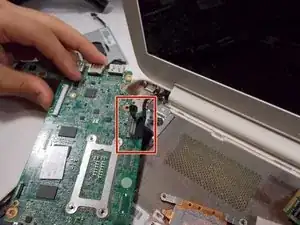

Отсоедините чёрный провод от экрана.
Извлеките материнскую плату из ноутбука.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
