Замена материнской платы HP Chromebook 11 G3

Переверните ноутбук крышкой вниз так, чтобы крышка лежала ровно на столе.

Удалите девять винтов Phillips #00 длиной 6 мм, расположенных по периметру.

С помощью пинцета снимите две резиновые опоры, ближайшие к петле.

Удалите два винта Phillips #00 длиной 6 мм, обнаруженные под этими резиновыми опорами.

При снятии резиновые опоры могут порваться; избежать этого бывает сложно, но это не повредит ноутбуку. При желании замените эти резиновые опоры при сборке.

Переверните ноутбук в вертикальное положение.

Откройте крышку.

Отожмите опору клавиатуры по периметру ноутбука с помощью пластикового инструмента для вскрытия.

Для этого может потребоваться больше усилий, чем ожидается. Нормально, если при проведении инструмента по шву будут слышны громкие щелчки.

Поднимите опору клавиатуры.

С помощью лопатки отодвиньте вверх два фиксатора ZIF для ленточных кабелей, соединяющих опору клавиатуры с материнской платой.

Осторожно извлеките оба ленточных кабеля.

Выньте опору клавиатуры из ноутбука.

Осторожно вытяните из разъема батареи цветной, собранный в жгут провод.

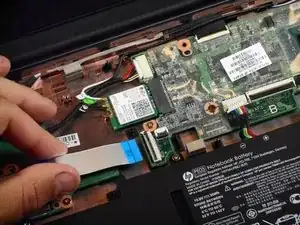

С помощью лопатки отогните маленькую фиксирующую защёлку ZIF для ленточного кабеля, который соединяет кардридер SD с материнской платой.

Осторожно извлеките кабель из разъема.

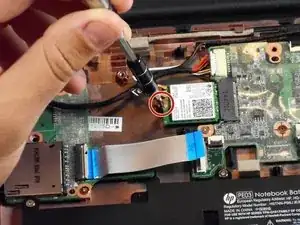

Удалите винт Phillips #00 длиной 2 мм, фиксирующий модуль Wi‑Fi.

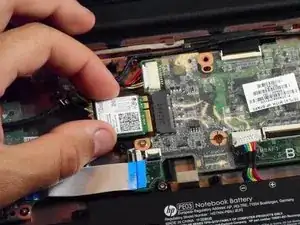

Выньте модуль Wi‑Fi из разъема на материнской плате.

Если черный и белый кабели отсоединились от модуля Wi‑Fi, при сборке снова подсоедините их, сопоставив номер на проводе с номером на модуле.

Осторожно вытяните собранный в жгут кабель, который соединяет порт питания с материнской платой, из его разъема на плате.

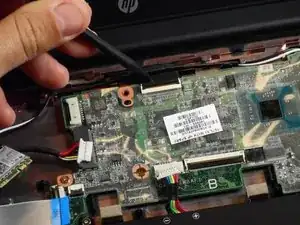

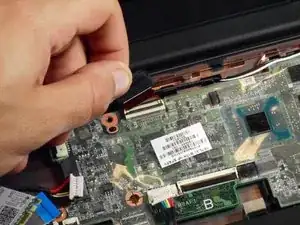

С помощью лопатки отогните маленькую фиксирующую защёлку ZIF для ленточного кабеля, который соединяет дисплей с материнской платой.

Осторожно извлеките кабель из разъема.

Этот кабель выходит с левой стороны петли дисплея.

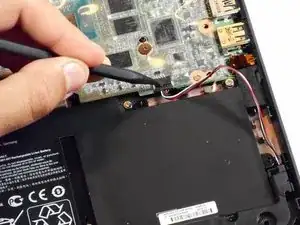

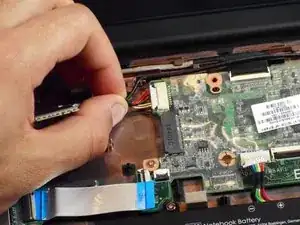

С помощью лопатки извлеките выдвижной разъем из его гнезда.

Не пытайтесь вытащить этот разъем, тянув за провода, так как это может вызвать повреждение.

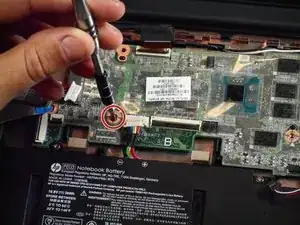

Удалите винт Phillips #1 длиной 3 мм, расположенный в центре справа.

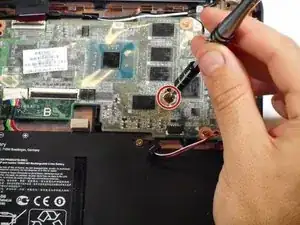

Удалите винт Phillips #00 длиной 4 мм, расположенный в центре слева.

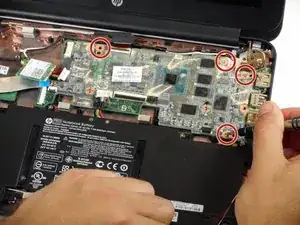

Удалите четыре винта Phillips #00 длиной 6 мм по периметру.

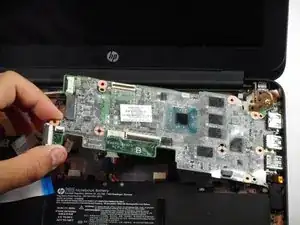

Осторожно сдвиньте материнскую плату влево, отводя от внешних разъемов справа, затем поднимите и выньте её из ноутбука.
