Замена модуля считывателя SD-карт HP Chromebook 11 G3
Это руководство проведёт через процедуру замены неисправного модуля считывателя SD-карт. Для этого потребуется снять крепление клавиатуры. После этого процедура относительно проста и требует только крестовой отвёртки Phillips и лопатки для завершения демонтажа.
Шаг 1
Переверните ноутбук дном вверх так, чтобы крышка лежала на столе.
Удалите девять винтов Phillips #00 длиной 6 мм, расположенных по периметру.
Шаг 2
С помощью пинцета снимите две резиновые ножки, расположенные ближе всего к шарниру.
Удалите два винта Phillips #00 длиной 6 мм, которые скрываются под этими резиновыми ножками.
При снятии резиновые ножки могут порваться; избежать этого бывает сложно, но это не повредит ноутбук. При желании замените эти резиновые ножки при сборке.
Шаг 3
Переверните ноутбук в обычное положение.
Откройте крышку.
Отщёлкните крепление клавиатуры по периметру ноутбука с помощью пластиковой лопатки для вскрытия.
Для этого может потребоваться больше усилий, чем ожидается. Нормально слышать громкие щелчки, когда пластиковая лопатка проходит по шву.
Шаг 4
Поднимите крепление клавиатуры.
С помощью лопатки приподнимите два фиксирующих язычка ZIF на разъёмах ленточных кабелей, которые соединяют крепление клавиатуры с материнской платой.
Осторожно извлеките оба ленточных кабеля.
Шаг 5
Выньте крепление клавиатуры из ноутбука.
Шаг 6

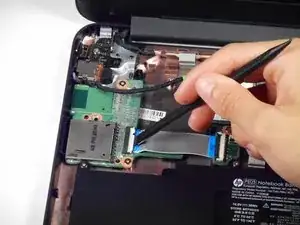

На модуле с помощью лопатки приподнимите маленький фиксирующий язычок ZIF для ленточного кабеля, соединяющего считыватель SD-карт с материнской платой.

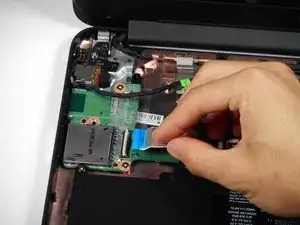

Осторожно вытащите ленточный кабель из гнезда.
Шаг 7

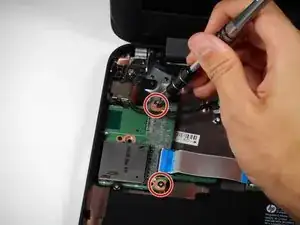

Удалите два винта Phillips #00 длиной 6 мм, которыми модуль прикручен к ноутбуку.
Шаг 8

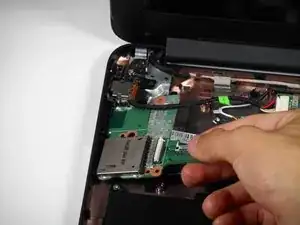

Поднимите модуль и извлеките его из ноутбука.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
