Замена разъёма питания HP Chromebook 11 G3
Это руководство описывает замену неисправного разъёма питания. Для этого потребуется снять крепление клавиатуры. После этого процедура относительно проста и для окончательного снятия потребуется только пластиковый инструмент для вскрытия.
Шаг 1
Переверните ноутбук так, чтобы крышка лежала плоско на столе.
Удалите девять винтов Phillips #00 длиной 6 мм, расположенных по периметру.
Шаг 2
С помощью пинцета снимите две резиновые ножки, ближайшие к петле.
Удалите два винта Phillips #00 длиной 6 мм, скрытые под этими резиновыми ножками.
Резиновые ножки могут порваться при снятии; предотвратить это бывает сложно, но это не повредит ноутбуку. При желании замените эти резиновые ножки при сборке.
Шаг 3
Верните ноутбук в вертикальное положение.
Откройте крышку.
Отщёлкните крепление клавиатуры по периметру ноутбука с помощью пластикового инструмента для вскрытия.
Для этого может потребоваться больше усилий, чем ожидалось. Нормально слышать громкие щелчки, когда пластиковый инструмент проходит по шву.
Шаг 4
Наклоните крепление клавиатуры вверх.
Используйте лопатку, чтобы перевернуть два фиксирующих язычка ZIF-разъёмов ленточных кабелей, соединяющих крепление клавиатуры с материнской платой.
Осторожно извлеките оба ленточных кабеля.
Шаг 5
Поднимите крепление клавиатуры и выньте его из ноутбука.
Шаг 6

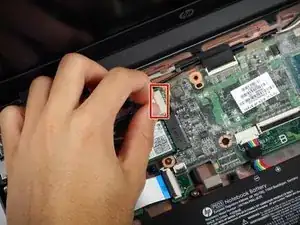

Осторожно извлеките выдвижной разъём питания с материнской платы.
Шаг 7

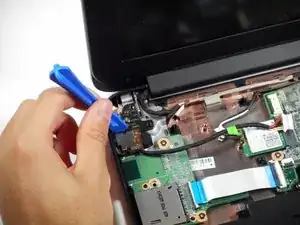

Найдите два коричневых зажима, которые фиксируют разъём питания по краям на материнской плате.
Снимите разъём питания, вставив пластиковый инструмент между разъёмом и одним из зажимов, а затем поддев его.
Шаг 8

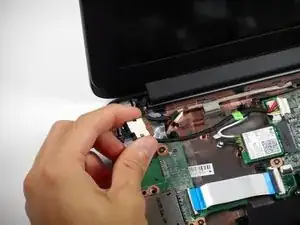

Поднимите разъём питания и извлеките его из корпуса.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
