Замена материнской платы Google Pixelbook Go

Ноутбуки

Это руководство поможет пользователям снять материнскую плату Google Pixelbook Go для ремонта неисправной материнской платы, оперативной памяти, накопителя и/или процессора.

Материнская плата распределяет питание и обеспечивает связь между центральным процессором, оперативной памятью и другими компонентами аппаратного обеспечения компьютера. Если ваше устройство начинает загружаться, а затем выключается, это может быть признаком неисправной материнской платы.

Имейте в виду, что никогда не следует работать с электрическим устройством, подключённым к розетке; убедитесь, что питание полностью отключено, прежде чем начинать. Когда будете готовы начать, выполняйте эти шаги по порядку, чтобы успешно завершить замену.

Шаг 1

Переверните устройство так, чтобы задняя крышка была сверху.

Снимите резиновые заглушки сверху и снизу устройства.

Шаг 2

Отверткой Torx T5 отвёрните десять винтов длиной 3 мм по периметру задней панели.

Шаг 3

Используйте монтажную лопатку iFixit, чтобы поддеть заднюю панель крышки.

К крышке прикреплён оранжевый ленточный кабель, поэтому не отделяйте две части полностью.

Отверткой Torx T3 отвёрните один винт длиной 2 мм.

Отключите оранжевый кабель от основания устройства.

Шаг 4

Вставьте сюда мудрость.

Шаг 5

Отверткой Torx T3 отвёрните семь винтов длиной 2,0 мм.

Шаг 6

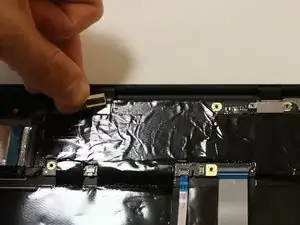

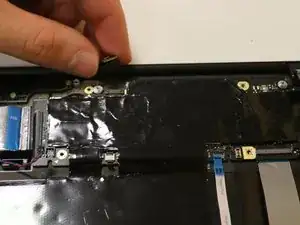

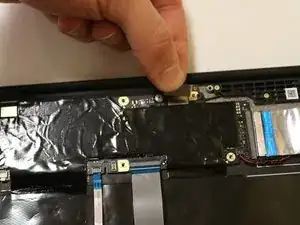

Если они ещё не отпали, снимите маленькие металлические кожухи в верхней части Pixelbook Go.

Обе детали различаются. Следите, какая деталь к какой стороне относится, или вернитесь к этому шагу для справки.

Шаг 7

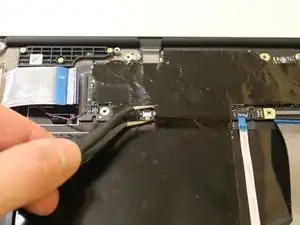

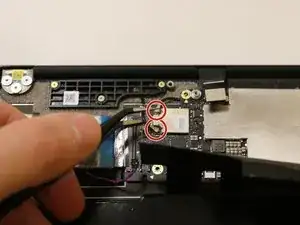

Отключите синие и красные провода при помощи тонкогубцев. Захватите как можно ближе к разъёму и аккуратно потяните вверх.

Повторите это с обеих сторон.

Шаг 8

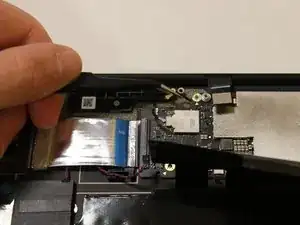

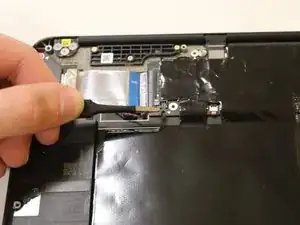

Отстегните широкий ленточный кабель слева, потянув от самого разъёма. Захватите как можно ближе к разъёму используя монтажную лопатку.

Для этого может потребоваться дополнительное усилие, но следите, чтобы не сломать кабель.

Шаг 9

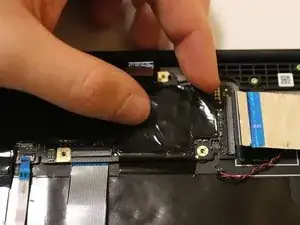

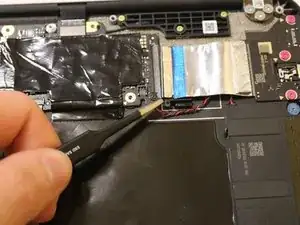

Аналогично отсоедините плоский ленточный кабель справа, потянув от разъёма.

Шаг 10

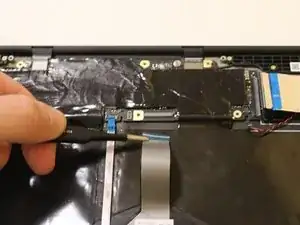

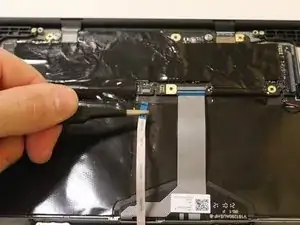

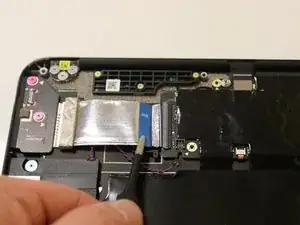

Отсоедините тонкий плоский кабель посередине с помощью монтажной лопатки или аккуратно потяните вручную у места соединения.

Шаг 11

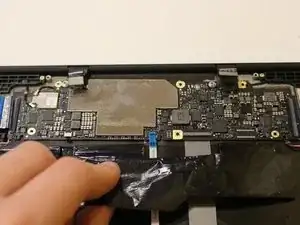

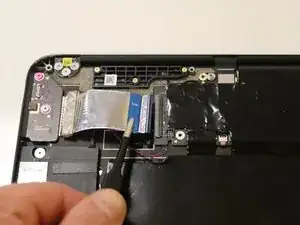

Отсоедините более широкий средний кабель теми же действиями, что и ранее. Тяните от разъёма, захватывая как можно ближе к месту соединения.

Шаг 12

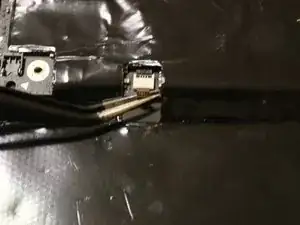

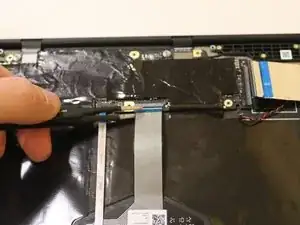

Отсоедините маленький медного цвета кабель от материнской платы. Поскольку кабель очень мал, для этого потребуются тонкогубцы.

Шаг 13

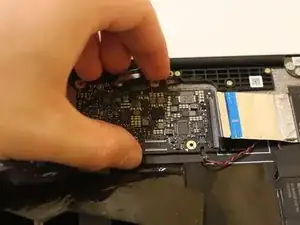

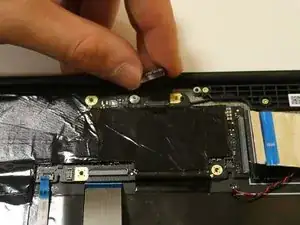

Отсоедините вручную два верхних зажима, аккуратно отщёлкнув их. Хотя необходимо отсоединить эти зажимы от материнской платы, на обратной стороне они останутся прикреплёнными к корпусу.
