Замена материнской платы HP 15‑da0012dx
Если на материнской плате HP 15‑da0012x отсутствует изображение или появляется код ошибки, это руководство по её замене. Материнская плата — центральный компонент ПК, обеспечивающий соединение всех частей между собой. Неисправная материнская плата может приводить к невозможности запуска или прохождения начальных этапов загрузки, а также вызывать сбои в работе других комплектующих. Новая материнская плата поможет решить множество проблем, однако этот процесс может быть сложным для новичков и требует некоторого опыта.
Перед началом работы обязательно отключите компьютер от зарядного кабеля, выключите устройство и извлеките аккумулятор.
Шаг 1
Перед началом работы выключите ноутбук.
Переверните ноутбук так, чтобы идентификационная наклейка ноутбука на нижней стороне была обращена к потолку.
Шаг 2
С помощью пластиковых инструментов для вскрытия отогните резиновые ножки на нижней стороне ноутбука.
Шаг 3
Отверткой Phillips #1 отвинтите одиннадцать винтов 9,0 мм, удерживающих заднюю крышку.
Шаг 4
Выдвиньте оптический привод из компьютера.
Шаг 5
Переверните компьютер и откройте экран.
Начиная с угла, проведите пластиковым инструментом для вскрытия по краю задней крышки.
После того как крышка будет полностью ослаблена по всему периметру, закройте экран и переверните компьютер.
Осторожно отоприте крышку, начиная с середины нижнего края.
Следите за тем, чтобы не согнуть и не треснуть пластиковую крышку.
Шаг 6
Отверткой Phillips #1 отвинтите три винта 8,0 мм, удерживающие аккумулятор.
Шаг 7
Снимите аккумулятор, приподняв его верхнюю часть на себя и отодвинув аккумулятор от монтажных защёлок.
Шаг 8

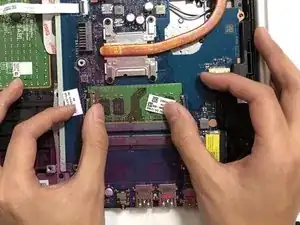

Разведите фиксирующие защёлки по обеим сторонам модуля оперативной памяти наружу до щелчка.
Модуль оперативной памяти должен наклониться под углом 45 градусов.
Шаг 9
Возьмитесь за край модуля оперативной памяти и извлеките его из разъёма.
Повторите шаги 8 и 9, чтобы вынуть оба модуля оперативной памяти.
Шаг 10

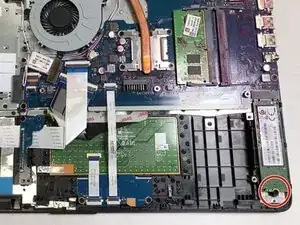

Отверткой Phillips #1 отвинтите один винт 3,0 мм, удерживающий модуль SSD.
Шаг 11

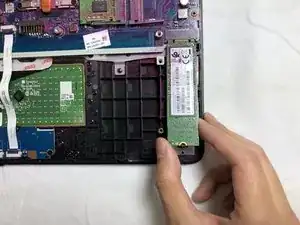

Оттяните модуль SSD от разъёма.
Шаг 12

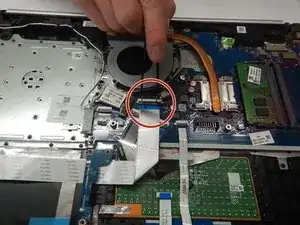

Отверткой Phillips #1 отвинтите один винт 3,0 мм, удерживающий Wi‑Fi карту, и аккуратно извлеките карту.
Шаг 13

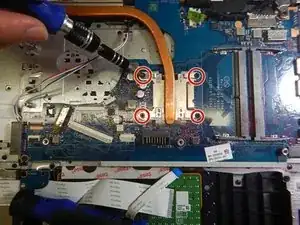

Отверткой Phillips #1 отвинтите четыре винта 3,0 мм, удерживающие радиатор.
Осторожно извлеките радиатор из ноутбука.
Шаг 14

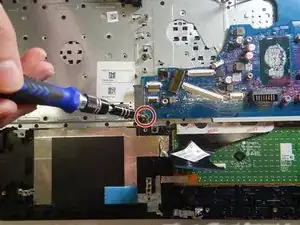

Отверткой Phillips #1 отвинтите один винт 3,0 мм, удерживающий небольшую печатную плату.
Осторожно извлеките небольшую печатную плату.
Шаг 15

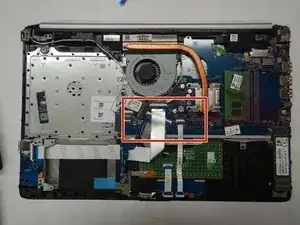

С помощью металлических пинцетов отсоедините ленточные кабели от материнской платы.
Сначала отсоедините кабель USB‑платы, затем кабели клавиатуры и тачпада.
Шаг 16
Отверткой Phillips #1 отвинтите один винт 3,0 мм, удерживающий USB‑плату.
Осторожно извлеките USB‑плату из ноутбука.
Шаг 17

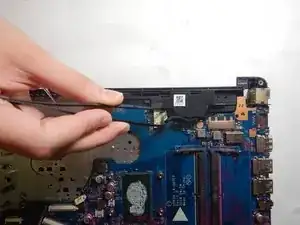

Отсоедините кабель динамика от держателя кабеля.
Приподнимите нижнюю часть ноутбука на 30 градусов, чтобы поднять крепления экрана и получить доступ к остальным частям ноутбука, затем верните устройство в исходное положение.
Шаг 18
Отверткой Phillips #1 отвинтите винт 3 мм на материнской плате.
Аккуратно извлеките материнскую плату.
Заключение
Для сборки устройства выполните все действия в обратном порядке.
Перевод руководства с ifixit.com
