Замена экрана HP 15-da0012dx
Это руководство сложного уровня по замене экрана ноутбука HP 15-da0012dx. Основные этапы — отключение питания ноутбука, снятие материнской платы и отсоединение петель крепления экрана.
Во время шагов 8 и 11 аккуратно обращайтесь с проводами, чтобы избежать повреждений.
Шаг 1
Выключите ноутбук перед началом работ.
Переверните ноутбук так, чтобы идентификационная маркировка ноутбука на нижней стороне была направлена к потолку.
Шаг 2
Используя пластиковые инструменты для вскрытия, отодвиньте пластиковые ножки с нижней стороны ноутбука.
Шаг 3
Отверткой Phillips #1 отвинтите одинадцать винтов 9,0 мм, удерживающих заднюю крышку.
Шаг 4
Вытяните оптический привод из корпуса компьютера.
Шаг 5
Переверните компьютер и откройте экран.
Начиная с угла, проведите пластиковыми инструментами вдоль кромки задней крышки.
После того как крышка полностью ослаблена по всему периметру, закройте экран и переверните компьютер.
Осторожно отожмите крышку, начиная с середины нижней кромки.
Следите, чтобы не сгибать и не трескать пластиковую крышку.
Шаг 6
Отверткой Phillips #1 отвинтите три винта 8,0 мм, удерживающие аккумулятор.
Шаг 7
Снимите аккумулятор, наклонив его верхнюю часть к себе и оттянув аккумулятор от монтажных защёлок.
Шаг 8

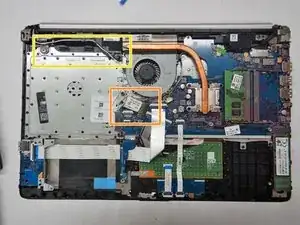

Удалите винт Phillips #0 3 мм, фиксирующий карту WLAN.
Осторожно извлеките карту WLAN с материнской платы.
Аккуратно освободите антенный кабель из направляющих проводов в динамике и корпусе.
Положите карту WLAN в сторону, следя за тем, чтобы не натянуть антенный кабель.
Антенный кабель мягкий и легко повреждается.
Шаг 9

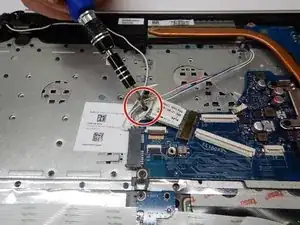

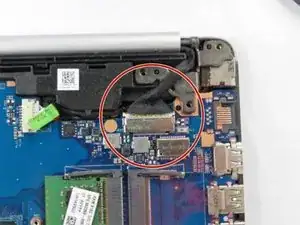

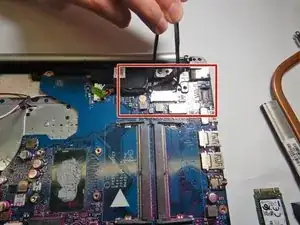

Осторожно используйте металлические пинцеты, чтобы отсоединить соединение дисплея от материнской платы.
Шаг 10

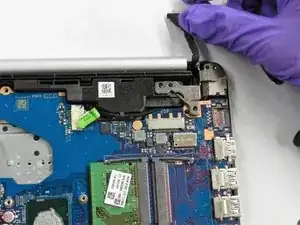

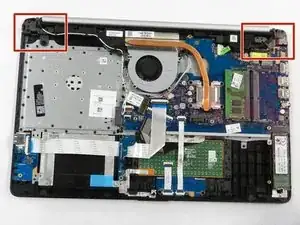

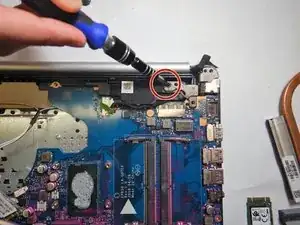

Отверткой Phillips #1 отвинтите петли экрана от основания ноутбука.
Шаг 11

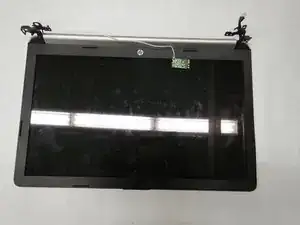

Удерживая одновременно корпус и экран, частично откройте ноутбук.
Осторожно извлеките экран из ноутбука, убедившись, что карта WLAN безопасно удалена вместе с ним.
Шаг 12

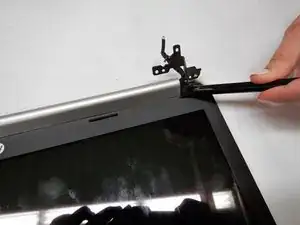

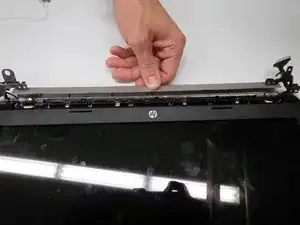

Осторожно используйте монтажный инструмент, чтобы отделить крышку петли на стороне экрана от экрана.
Поверните крышку петли от экрана, чтобы снять её с экрана.
Шаг 13

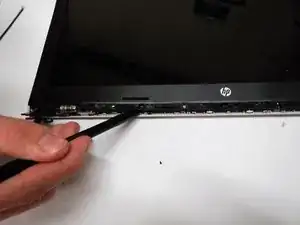

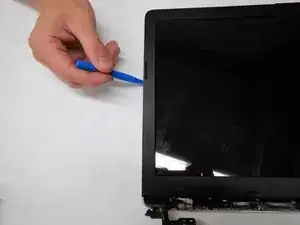

Начиная с области рядом с петлями, аккуратно удалите клеящуюся рамку дисплея вокруг экрана с помощью инструмента для вскрытия iFixit.
Шаг 14

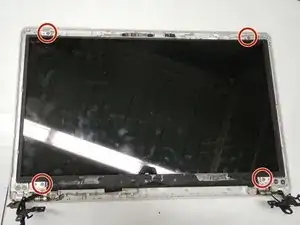

Отверткой Phillips #1 отвинтите четыре винта 3,0 мм, фиксирующие экран к верхней крышке.
Шаг 15

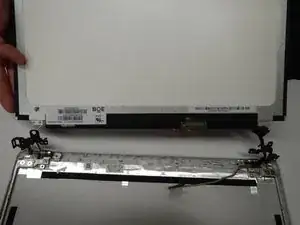

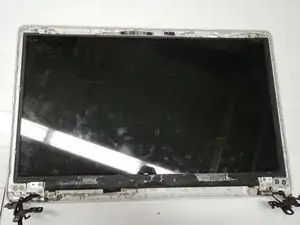

Осторожно приподнимите экран, следя, чтобы не натянуть кабель дисплея, соединяющий экран с верхней крышкой.
Аккуратно отсоедините кабель дисплея от задней стороны экрана.
Снимите экран с узла дисплея.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
