Замена USB/ридера SD-карт на HP 15-db0015dx
Используйте это руководство, если ридер SD-карт или USB-разъём, расположенные на правой стороне ноутбука HP 15-db0015dx, перестали работать. Перед началом убедитесь, что извлекли SD-карту из ноутбука, если она установлена, удалили любые USB-устройства и полностью выключили питание устройства.
Шаг 1
Выключите питание устройства перед началом работ.
Снимите резиновые полоски, скрывающие винты, с помощью лопатки.
Переверните устройство и выкрутите одиннадцать винтов крестовой отверткой Phillips #0.
Шаг 2
Используйте лопатку, чтобы поддеть заднюю крышку.
Поднимите заднюю панель для доступа внутрь.
Сдвиньте привод CD влево и снимите его.
Шаг 3
Выверните три винта крепления аккумулятора крестовой отверткой Phillips #0.
Поднимите аккумулятор, предварительно отсоединив разъём.
Сдвиньте вперёд и извлеките аккумулятор.
Шаг 4
Снимите четыре винта с кронштейна жёсткого диска крестовой отверткой Phillips #0.

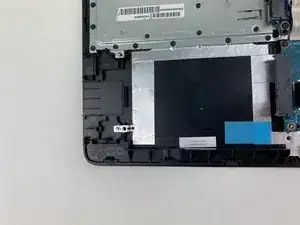

Выньте кронштейн жёсткого диска.
Шаг 5
Снимите жёсткий диск с разъёма, сдвинув его влево до отсоединения разъёма.
Шаг 6

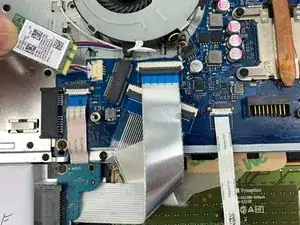

Поднимите контактный фиксатор, который соединяет ридер SD-карт с материнской платой.

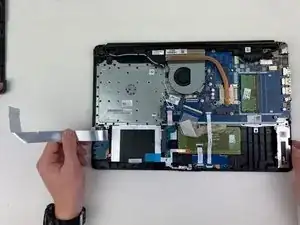

Осторожно вытяните провод.
Шаг 7

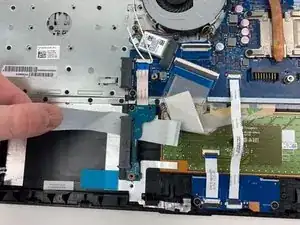

Проденьте провод под опору аккумулятора.

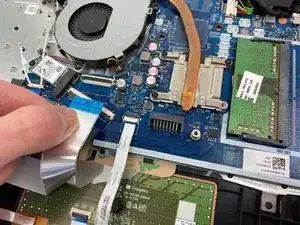

Вытяните провод, чтобы освободить возможность извлечь ридер SD-карт.
Шаг 8

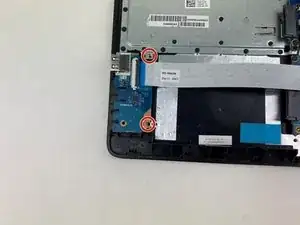

Снимите два винта Phillips #0, удерживающие ридер SD-карт на месте.
Осторожно потяните ридер SD-карт вверх и выньте из слота.
Для выщёлкивания ридера может понадобиться использовать лопатку.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
