Замена вентилятора HP 15-dw

Полностью выключите ноутбук и отключите все кабели.

Переверните ноутбук так, чтобы резиновые ножки были сверху.

Резиновые ножки закрывают в общей сложности пять винтов задней крышки.

Используйте пластиковую лопатку для вскрытия, чтобы приподнять край передней резиновой ножки, пока вы не сможете захватить её пальцами.

Убедитесь, что ножка и её клей снимаются вместе, так как их нужно удалить одним куском.

Осторожно оттяните переднюю ножку от задней крышки и удалите её.

Используйте пластиковую лопатку для вскрытия, чтобы приподнять край задней резиновой ножки, пока вы не сможете захватить её пальцами.

Осторожно оттяните заднюю ножку от задней крышки и удалите её.

Обратите внимание, что резиновые ножки отличаются:

Передняя ножка толще и имеет более глубокую выемку.

Задняя ножка тоньше и имеет более мелкую выемку.

При обратной сборке:

Если вы повторно используете резиновые ножки, оставшийся клей должен быть достаточно липким для повторного применения.

Если оставшийся клей недостаточно липкий или у ваших запасных ножек нет клеевого слоя, вы можете использовать двустороннюю ленту, например Tesa, чтобы закрепить ножки.

Убедитесь, что полоски ленты не шире 6 мм, иначе они могут не поместиться.

Чтобы установить ножку, снимите защитную плёнку с клеевого слоя, поместите ножку в соответствующую выемку и плотно прижмите по всей длине, чтобы закрепить её.

С помощью крестовой отвертки отвинтите семь винтов, крепящих заднюю крышку:

Пять винтов длиной 8.5 мм

Два винта длиной 4.6 мм

Несмотря на стандарты, крестовые отвертки могут различаться по размеру и форме — две отвертки с одинаковой маркировкой могут по-разному входить в один и тот же винт. Используйте ту, которая наиболее плотно входит в головку винта, чтобы избежать срыва шлица.

Переверните ноутбук и откройте экран.

Пластиковые защёлки фиксируют заднюю крышку к рамке. Вы услышите и почувствуете, как защёлки освобождаются во время работы.

Вставьте плоскую сторону пластиковой лопатки в зазор между верхним левым краем задней крышки и рамкой.

Сдвиньте лопатку вниз к нижнему левому углу, чтобы освободить защёлки на левой стороне.

Вставьте плоскую сторону пластиковой лопатки в зазор между верхним правым краем задней крышки и рамкой.

Сдвиньте лопатку вниз к нижнему правому углу, чтобы освободить защёлки на правой стороне.

Вставьте плоскую сторону пластиковой лопатки между нижним правым углом задней крышки и рамкой.

Сдвиньте лопатку к нижнему левому углу, чтобы освободить оставшиеся защёлки.

Закройте экран и снова переверните ноутбук.

Снимите заднюю крышку.

Для установки задней крышки уложите её на рамку и плотно прижмите по периметру, чтобы защёлки полностью зафиксировались.

Из-за конструкции разъёма аккумулятора единственный способ отключить аккумулятор — физически его извлечь.

Старайтесь не сгибать, не мять, не деформировать, не протыкать аккумулятор инструментом — повреждённый аккумулятор представляет риск возгорания.

С помощью крестовой отвертки отвинтите четыре винта длиной 3.4 мм, фиксирующие аккумулятор.

Осторожно приподнимите верхний край батареи, чтобы отсоединить её разъём от материнской платы.

Снимите батарею.

При сборке используйте направляющие штифты для позиционирования батареи и надавите на разъём, чтобы зафиксировать его.

Никогда не используйте повторно деформированную или повреждённую батарею — это пожароопасно. Замените её новой батареей.

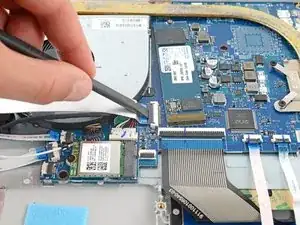

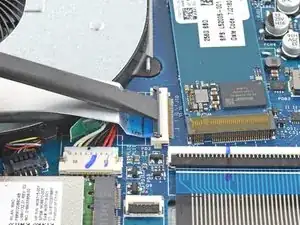

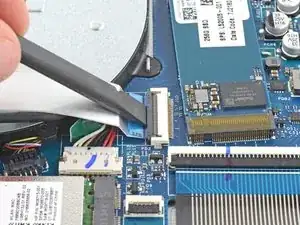

Используйте плоский конец лопатки или ноготь, чтобы поднять откидывающуюся фиксирующую защёлку на ZIF‑разъёме межсоединительного кабеля ZIF connector.

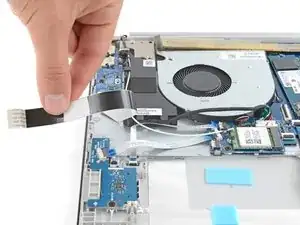

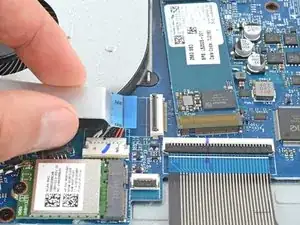

Ровно потяните межсоединительный кабель из его разъёма.

При обратной установке убедитесь, что синяя вкладка находится сверху.

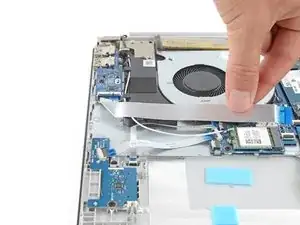

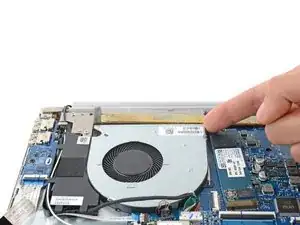

Отодвиньте межсоединительный кабель в сторону, чтобы он не мешал вентилятору.

Кабель может быть приклеен к вентилятору лёгким клеевым слоем.

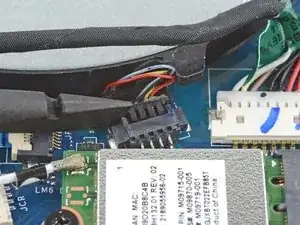

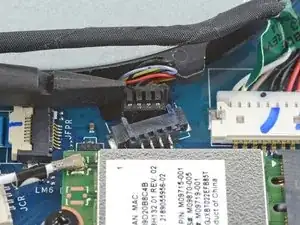

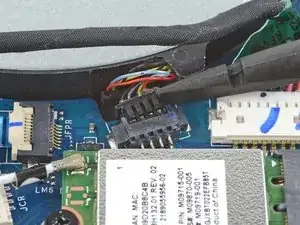

Используйте плоский конец лопатки, чтобы надавливать поочерёдно с каждой стороны на разъём кабеля вентилятора, «шагая» им из разъёма.

Отверткой Phillips отвинтите один винт длиной 3,4 мм, фиксирующий вентилятор.

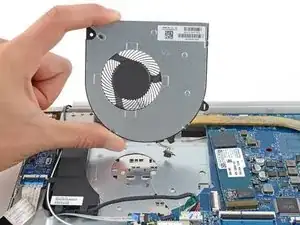

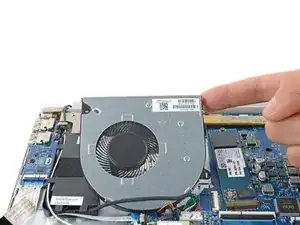

Поднимите верхний правый угол вентилятора и снимите его.

При сборке убедитесь, что вентилятор правильно сидит на направляющем штифте.
