Замена материнской платы Dell XPS 15 9530
Если ваш Dell XPS 15 9530 испытывает проблемы с загрузкой, часто зависает или у вас появляется синий экран смерти, возможно, потребуется заменить материнскую плату.
Перед использованием этого руководства проверьте страницу по устранению неполадок, чтобы убедиться, что проблема действительно в материнской плате. В некоторых случаях черные экраны и проблемы с загрузкой могут быть вызваны неисправной батареей. Проколотая батарея может вызвать опасный пожар. Если батарея вздулась, примите соответствующие меры предосторожности.
Материнская плата соединяет аппаратное обеспечение с процессором; неисправная материнская плата нарушает это соединение и делает компьютер непригодным для использования. Это может произойти из‑за попадания воды, пыли, ударов или обычного износа.
Перед началом убедитесь, что устройство полностью выключено и отсоединено от источника питания.
Шаг 1

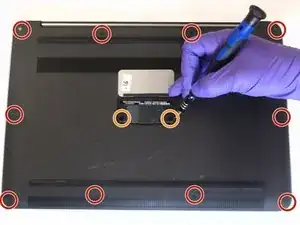

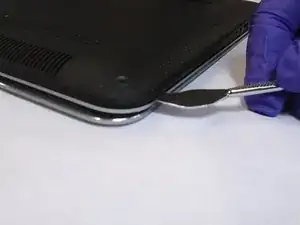

Переверните ноутбук вверх дном.
Отвинтите десять винтов 3 мм на задней крышке отверткой Torx T5.
Снимите ещё два винта 3 мм крестовой отверткой Phillips #0.
Шаг 2

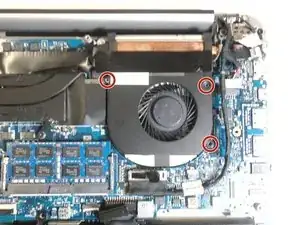

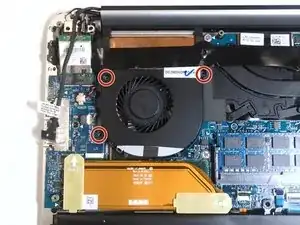

С помощью крестовой отвертки Phillips #0 отвинтите три винта на каждом вентиляторе.
Шаг 3

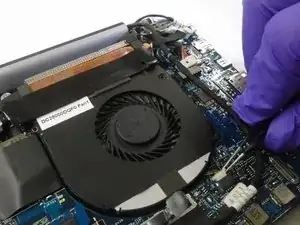

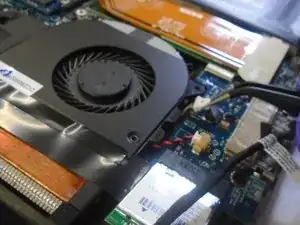

Используйте металлические пинцеты, чтобы аккуратно отсоединить кабели вентиляторов от материнской платы.
Шаг 4

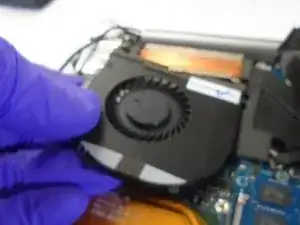

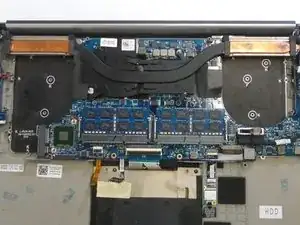

Снимите вентиляторы, осторожно приподнимая их за края, пока они полностью не отсоединятся от материнской платы.
Шаг 5

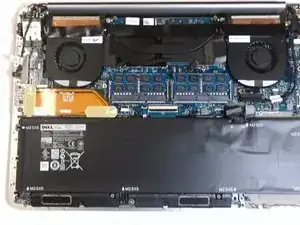

С помощью крестовой отвертки Phillips #0 снимите семь винтов 3.5 мм, крепящих батарею к узлу подлокотника.
Шаг 6
Отключите кабель батареи от системной платы.
Обязательно используйте пластиковый инструмент, а не металлический.
Шаг 7
Поднимите батарею с корпуса.
Шаг 8

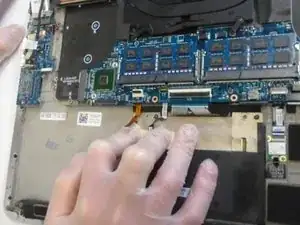

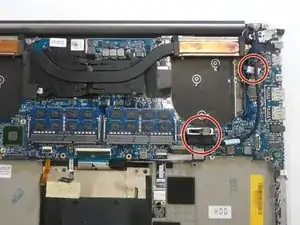

Используя обе руки и пластиковые пинцеты, отсоедините кабели от основания ноутбука.
Шаг 9

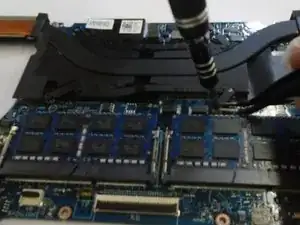

Используйте крестовую отвертку Phillips #0, чтобы отвинтить винты, соединяющие материнскую плату с основанием ноутбука.

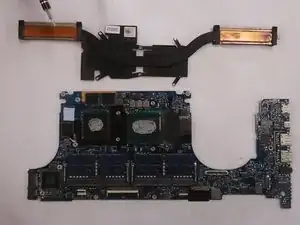

Поднимите материнскую плату вместе с пластиковым держателем вентилятора сверху неё.
Шаг 10

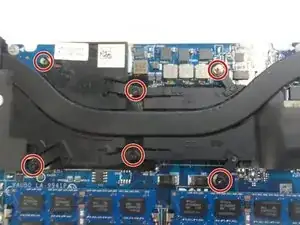

Отвинтите винты, соединяющие пластиковый держатель вентилятора и материнскую плату, отверткой Torx T5.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
