Замена материнской платы Dell XPS 15 9550

Переверните ноутбук крышкой вниз.

Убедитесь, что ноутбук выключен.

Снимите с периметра задней крышки десять винтов длиной 3 мм с помощью отвертки T5 Torx.

Откройте крышку отсека с информацией (в центре задней стороны).

Держа крышку открытой, с помощью отвертки Phillips #00 выкрутите два винта длиной 10 мм.

Осторожно поднимите по 2 углам задней панели вблизи петель вверх, чтобы освободить всю панель.

Не применяйте силу при снятии панели. Если она не снимается легко, используйте пластиковую лопатку в месте заедания.

Установлено 2 отдельные планки оперативной памяти.

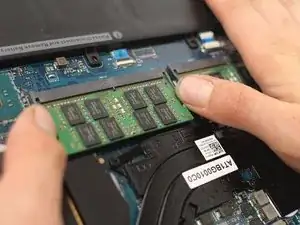

Аккуратно надавите на две внешние защёлки планки памяти, которую хотите заменить.

Продолжая надавливать, аккуратно отведите защёлки в стороны — планка памяти приподнимется.

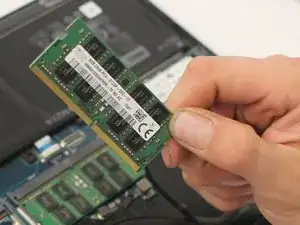

Уверенно захватите планку памяти за приподнятый край и аккуратно вытащите её, чтобы освободить планку.

С помощью бита Philips #00 отвертки снимите один чёрный винт длиной 4 мм, расположенный возле разъёмов антенн на беспроводном модуле.

Отложите винт и металлический держатель в сторону.

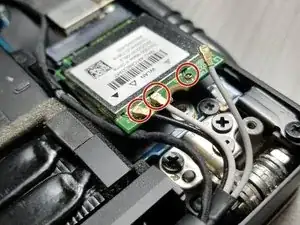

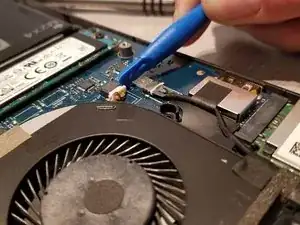

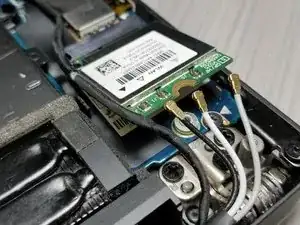

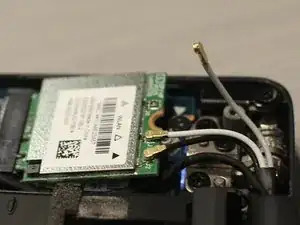

Осторожно поднимите каждую из трёх антенн, чтобы отключить их от беспроводного модуля.

Они похожи на пуговицу: антенны защёлкиваются и отщёлкиваются.

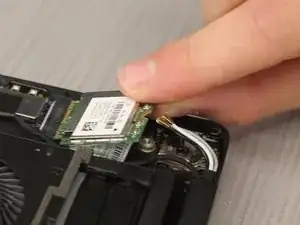

Отключив антенны, аккуратно выньте беспроводной модуль под тем же углом, под которым он установлен.

Беспроводной модуль успешно извлечён!

С помощью небольшой пластиковой лопатки аккуратно отсоедините белый разъём от чёрного гнезда.

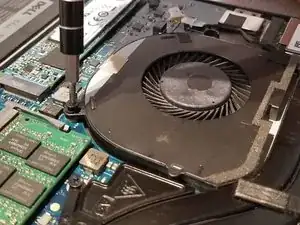

С помощью отвертки Phillips #00 выкрутите два винта длиной 4 мм.

Расположение двух винтов отличается для каждого вентилятора.

Позиции винтов левого вентилятора обведены красным.

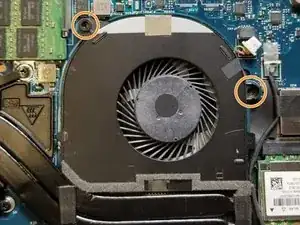

Позиции винтов правого вентилятора обведены оранжевым.

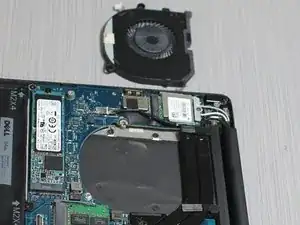

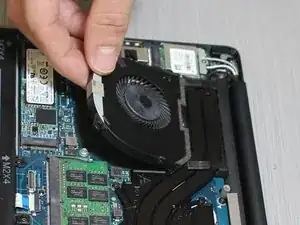

Сняв винты, приподнимите вентилятор и извлеките его из ноутбука.

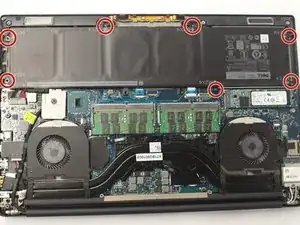

С помощью отвертки Philips #00 снимите семь винтов длиной 3 мм по периметру батареи.

Каждый винт маркирован «M2X4» со стрелкой, указывающей на винт.

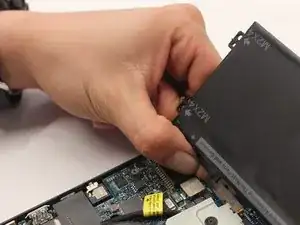

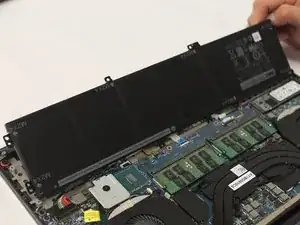

Осторожно приподнимите заднюю часть батареи.

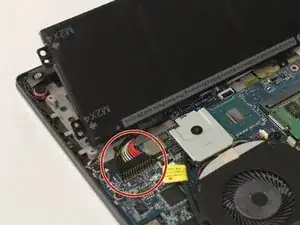

Уверенно захватите чёрный разъём с обеих сторон.

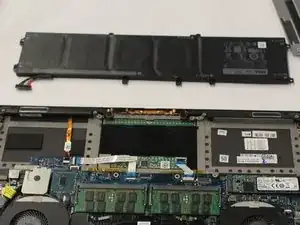

Аккуратно потяните разъём в сторону батареи, чтобы отсоединить разъём и извлечь батарею из ноутбука.

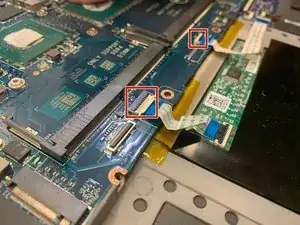

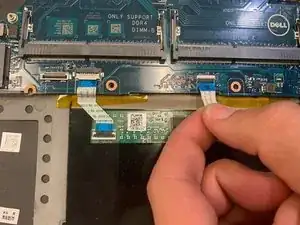

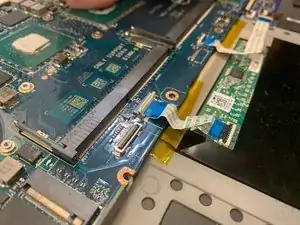

У тачпада два ZIF-разъёма в нижней части материнской платы. Используйте плоский пластиковый инструмент, чтобы поднять фиксаторы (см. фото 2) и аккуратно вынуть ленточные кабели.

При сборке убедитесь, что разъёмы установлены ровно и перпендикулярно, прежде чем закрывать фиксаторы.

Вытяните этот разъём экрана за пластмассовые кромки.

Снимите один винт Phillips, чтобы убрать эту пластину и обнажить разъём под ней.

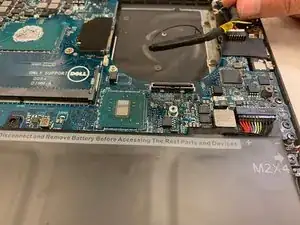

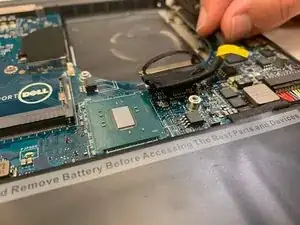

Подденьте чёрный язычок с помощью пластиковой лопатки, а затем пальцами аккуратно, но уверенно потяните прямо вверх.

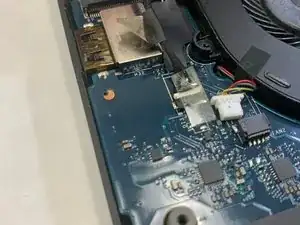

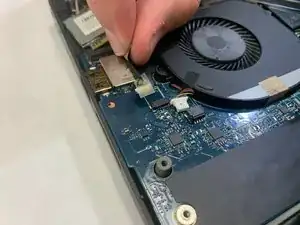

Потяните за пластиковые кромки, чтобы снять указанный разъём в правом нижнем углу материнской платы.

Этот разъем в левом верхнем углу может быть заизолирован в двух местах. Аккуратно потяните вверх, чтобы ослабить ленту, и воспользуйтесь пластиковыми кромками разъема, чтобы вынуть его. Имейте под рукой ленту для повторной сборки, так как у существующей ленты могло ослабнуть клейкое покрытие.

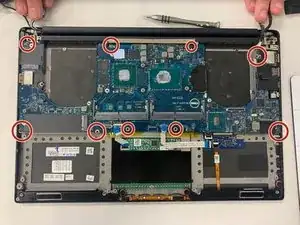

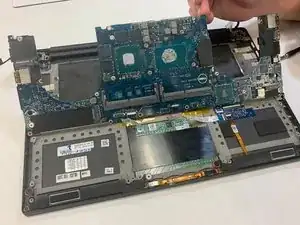

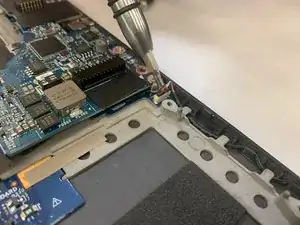

После удаления всех установленных компонентов отвинтите винты с крестовой головкой, фиксирующие материнскую плату.
