Замена WiFi-карты Dell XPS 15 9530
Проблемная WiFi-карта Killer BCM4352, которая часто вызывает жалобы на этот ноутбук, к счастью, легко заменяется. Слот E-key M.2 на материнской плате подходит практически для любой современной WiFi-карты, если она использует PCIe (например, AX200), а не CNVi (например, AX201).
Шаг 1
Используя отвертку Torx T5, удалите десять винтов длиной 3 мм.
Шаг 2
Поднимите пластиковую вкладку.
Удалите два винта Phillips #0 длиной 3 мм под пластиковой вкладкой.
Шаг 3
Снимите нижнюю крышку.
Шаг 4

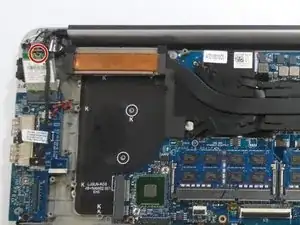

Используйте отвертку Phillips #0, чтобы удалить винт, удерживающий WiFi-карту. Будьте осторожны, чтобы не потерять металлический фиксатор, удерживающий антенны.
Не прикладывая слишком много силы, отключите антенны и выньте карту.
Вставьте новую карту и подключите антенны. Черный кабель подключается к основному антенному слоту (отмечен сплошным треугольником), а белый — к вспомогательному (отмечен пустым треугольником).
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
