Замена клавиатуры Dell XPS 15 9530
В этом руководстве показано снятие клавиатуры. Для успешного демонтажа клавиатуры потребуются отвертка Phillips #0, отвёртка Torx T5, пластиковая лопатка и пинцет. Будьте осторожны при отсоединении кабелей, чтобы не повредить их или разъёмы.
Шаг 1
Используя отвёртку Torx T5, открутите десять винтов длиной 3 мм.
Шаг 2
Поднимите пластиковую язычок.
Снимите два винта Phillips #0 длиной 3 мм под пластиковой защёлкой.
Шаг 3
Снимите нижнюю крышку.
Шаг 4
С помощью отвёртки Phillips #0 открутите семь винтов длиной 3,5 мм, крепящих батарею к узлу подставки для ладоней.
Шаг 5
Отключите кабель батареи от системной платы.
Обязательно используйте пластиковый инструмент, а не металлический.
Шаг 6
Поднимите батарею и снимите её с шасси.
Шаг 7

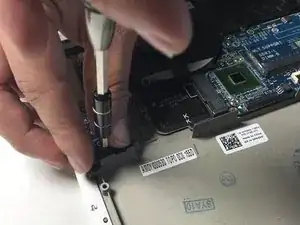

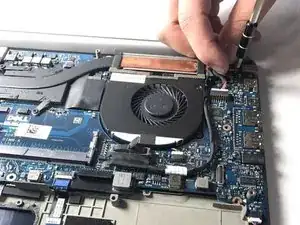

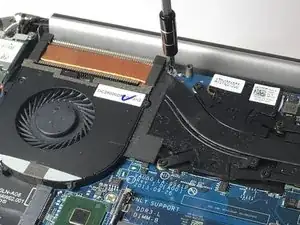

Снимите три винта Phillips #0 длиной 3,5 мм, крепящие материнскую плату.
Шаг 8

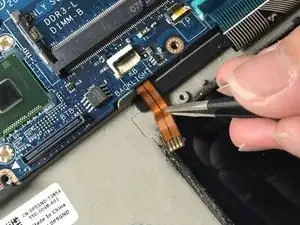

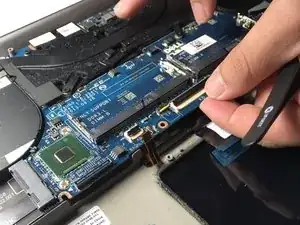

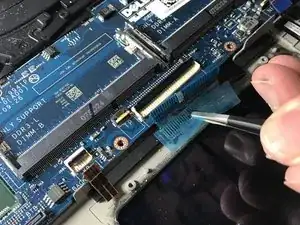

Отсоедините ленточные кабели над тачпадом с помощью пинцета.
Шаг 9

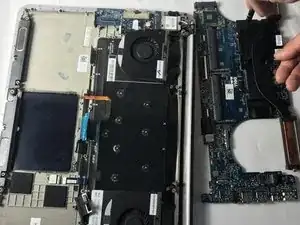

Поднимите и извлеките материнскую плату из шасси.
Шаг 10

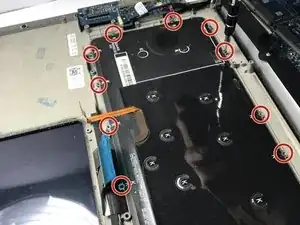

Снимите десять винтов Phillips #0 длиной 3 мм по периметру узла клавиатуры.

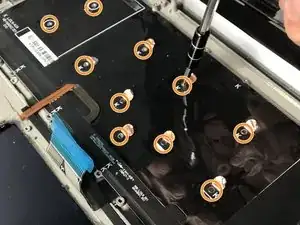

Снимите десять винтов Phillips #0 длиной 2,5 мм под пластиковой защитой клавиатуры.

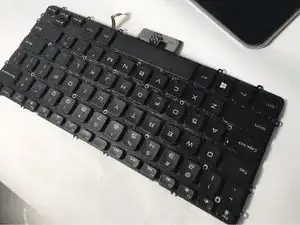

Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
