Замена экрана Dell XPS 15 9530
В этом руководстве описано снятие экрана. Для успешного снятия батареи потребуются отвертка Torx T5, крестовая отвертка #0, пинцет и пластиковая лопатка. Будьте осторожны при отсоединении кабелей, чтобы не повредить их или разъемы.
Шаг 1
Используя отвертку Torx T5, выкрутите десять винтов длиной 3 мм.
Шаг 2
Поднимите пластиковую защелку.
Снимите два винта Phillips #0 длиной 3 мм под пластиковой защелкой.
Шаг 3
Снимите нижнюю крышку.
Шаг 4
Используя крестовую отвертку #0, выкрутите семь винтов длиной 3,5 мм, крепящих батарею к корпусу подлокотника.
Шаг 5
Отключите кабель батареи от системной платы.
Обязательно используйте пластиковый инструмент, а не металлический.
Шаг 6
Поднимите батарею с шасси.
Шаг 7
Потяните за язычки и снимите пластиковую крышку, закрывающую жесткий диск, чтобы получить доступ к нему.
Шаг 8
Используя крестовую отвертку #0, выкрутите два винта длиной 2,5 мм, крепящих SSD к шасси.
Шаг 9
Выньте SSD параллельно плате.
Шаг 10

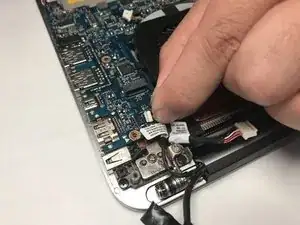

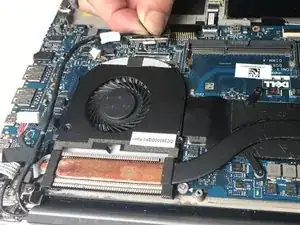

Отключите разъем экрана.
Шаг 11

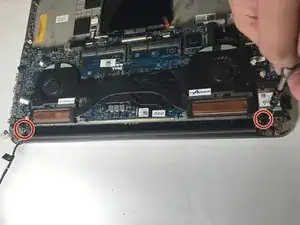

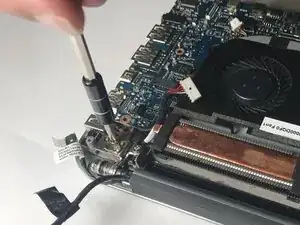

Используя крестовую отвертку #0, выкрутите четыре винта длиной 4 мм, удерживающие петли экрана.
Шаг 12
Отведите шасси от сборки экрана.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
