Замена SSD в Dell XPS 15 9520

Для вашей безопасности разрядите батарею до уровня ниже 25% и выключите устройство перед разборкой.

Используйте отвертку Torx T5, чтобы удалить восемь винтов длиной 3.3 мм, крепящих заднюю крышку.

Вставьте лезвие для открытия между нижним левым углом алюминиевой задней крышки и шасси.

Оставьте лезвие вставленным перед переходом к следующему шагу.

Вставьте плоский конец лопатки в образовавшийся зазор.

Подденьте, чтобы освободить угловые защёлки.

Повторите эту процедуру для противоположного угла задней крышки.

Снова вставьте лезвие для открытия под алюминиевую крышку по переднему краю ноутбука.

Подденьте, чтобы ослабить крышку.

Подденьте в нескольких местах вдоль переднего края, чтобы освободить все фиксирующие защёлки.

Не выполняйте скользящих движений вдоль переднего края. Это может повредить кабели рядом с трекпадом.

Края задней крышки очень острые. Будьте осторожны при обращении с ней.

Поднимите заднюю крышку со шасси и снимите её.

Если задняя крышка кажется приклеенной к шасси, используйте лезвие для открытия, чтобы освободить оставшиеся защёлки по периметру крышки.

Используйте плоский конец лопатки, чтобы отжать квадратную защёлку разъёма батареи от гнезда и отключить её.

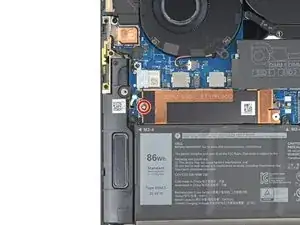

Используйте крестовую отвертку, чтобы удалить винт длиной 2.6 мм, фиксирующий крышку SSD.

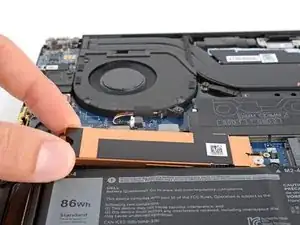

Возьмитесь за края крышки SSD вблизи выемки под винт.

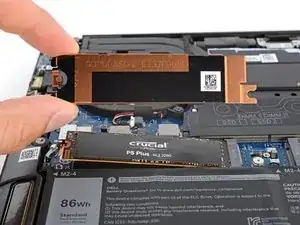

Снимите крышку, потянув её от шасси, чтобы освободить от серебряного фиксирующего штифта.

Удалите крышку SSD.

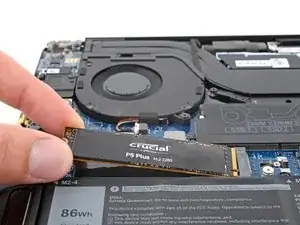

Возьмитесь за края SSD около выемки под винт.

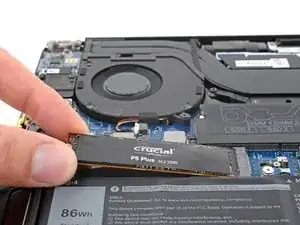

Тяните SSD прямо из его разъёма и извлеките его.

Если он застрял, при вытягивании покачивайте его из стороны в сторону.
