Замена материнской платы Dell XPS 13 9370
Если ваш Dell XPS 13 9370 не включается, часто зависает или у него повреждены порты или разъёмы, возможно, потребуется заменить материнскую плату. Материнская плата — это ключевой компонент, который соединяет все аппаратные части, включая процессор, оперативную память и устройства хранения данных. Замена может устранить проблемы с питанием и подключением. Учтите, что замена материнской платы может потребовать переустановки операционной системы и драйверов.
Шаг 1
С помощью отвертки Torx №5 открутите восемь винтов 3 мм вдоль краёв задней панели.
Шаг 2
Вставьте лопатку в шов между задней панелью и корпусом компьютера.
Выдавите заднюю панель и снимите её.
Шаг 3
Возьмите штекер кабеля разъёма батареи с обеих сторон, сожмите и аккуратно вытяните его.
Шаг 4
Удалите серебристый винт 4 мм с верхней части батареи с помощью крестовой отвертки Phillips #000.
Удалите четыре чёрных винта 2 мм, фиксирующие батарею по краям, с помощью крестовой отвертки Phillips #1.
Поднимите батарею и извлеките её из ноутбука.
Шаг 5
Удалите винт 3.4 мм с крышки отсека SSD с помощью крестовой отвертки Phillips #000.
Схватите крышку отсека SSD и сдвиньте её со стопорного штыря.
Снимите крышку отсека SSD, чтобы получить доступ к SSD.
Шаг 6
SSD подключён к разъёму M.2.
Возьмите SSD с обеих сторон и вытащите его из слота.
Шаг 7

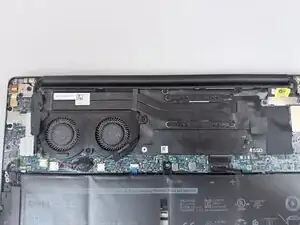

Поднимите крышку винта, чтобы открыть узел системы охлаждения.
Удалите три фиксирующих винта 3.4 мм с помощью крестовой отвертки Phillips #1.
Шаг 8
Отключите два чёрных кабеля от узла материнской платы.
Отведите кабели в сторону и извлеките узел вентилятора из корпуса.
Шаг 9

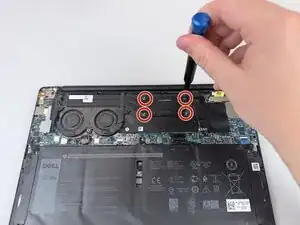

Удалите четыре винта 3.4 мм с помощью крестовой отвертки Phillips #000.

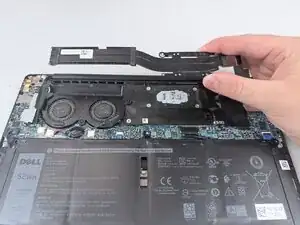

Сдвиньте радиатор и извлеките его из корпуса.
Шаг 10

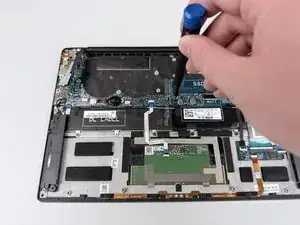

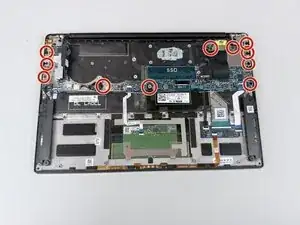

Удалите одиннадцать винтов 3.4 мм, удерживающих материнскую плату, с помощью крестовой отвертки Phillips #1.
Шаг 11

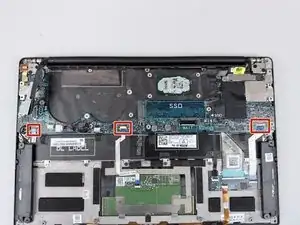

Отключите три белых разъёма ленточных кабелей.

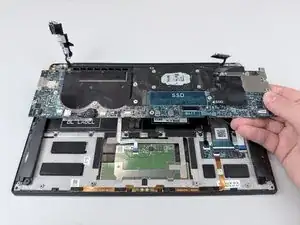

Осторожно подденьте материнскую плату и извлеките её из корпуса.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
