Замена разъёма Jack на Dell XPS 13 9380

Перед началом работы обязательно выключите ноутбук и отключите его от сети.

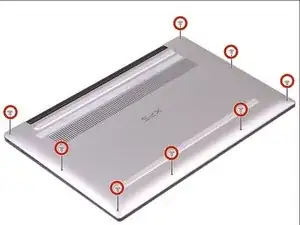

Используйте отвертку Torx T5, чтобы выкрутить восемь винтов, удерживающих заднюю панель.

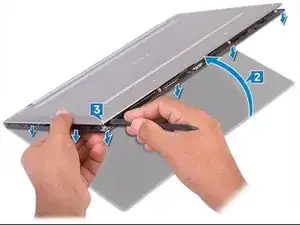

Используйте лопаточку, чтобы приподнять и ослабить заднюю панель.

Слегка приподнимите заднюю панель от ребра, не содержащего петли.

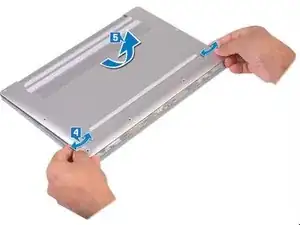

Оттяните заднюю панель от ребра с петлями, покачивая её туда-сюда, чтобы ослабить защёлки.

Когда защёлки задней панели освободятся, снимите заднюю панель.

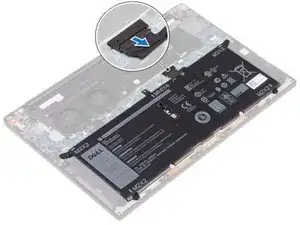

Отключите кабель от батареи, потянув разъём в сторону батареи.

Тяните параллельно батарее, не вверх.

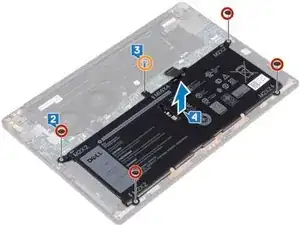

Удалите четыре винта (M2 x 2), фиксирующие батарею.

Удалите винт (M1.6 x 4), фиксирующий батарею.

Извлеките батарею из посадочного места.

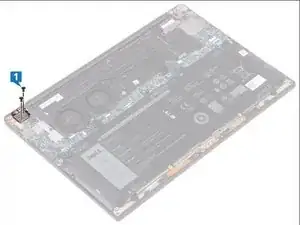

1- Удалите два винта (M2.5 x 4), фиксирующие левую петлю.

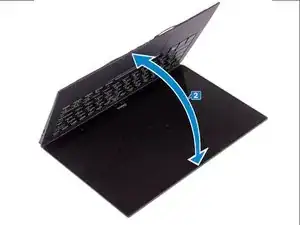

2- Положите заднюю часть экрана компьютера на чистую ровную поверхность, затем откройте и закройте компьютер.

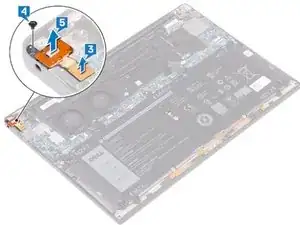

3- Отключите кабель от разъёма Jack на материнской плате.

4- Удалите винт (M1,6x3), фиксирующий разъём Jack.

5- Снимите разъём Jack.
