Замена дисплейного блока Dell XPS 13 9365 2-в-1

Используйте отвертку Torx T4, чтобы выкрутить восемь винтов (M2x3), которыми крышка основания крепится к модулю подставки для ладоней.

Поднимите значок системы кончиками пальцев, чтобы открыть его и получить доступ к единственному винту в корпусе.

Используйте отвёртку Phillips #000, чтобы выкрутить винт (M1.6x4), которым крышка основания крепится к модулю подставки для ладоней.

Начиная с переднего угла компьютера, подденьте крышку основания лопаткой и снимите крышку основания с модуля подставки для ладоней.

Отключите кабель аккумулятора от системной платы.

Используйте отвёртку Phillips #000, чтобы выкрутить два винта (M1.6x4), которыми батарея крепится к модулю подставки для ладоней.

Используйте отвёртку Phillips #000, чтобы выкрутить шесть винтов (M2x3), которыми батарея крепится к модулю подставки для ладоней.

Поднимите батарею с модуля подставки для ладоней.

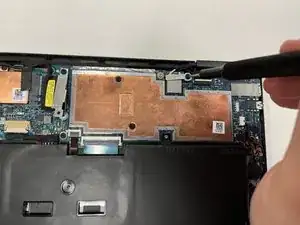

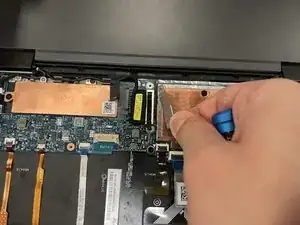

Используйте отвёртку Phillips #000, чтобы выкрутить винт (M1.6x2.5), которым скоба беспроводной карты крепится к материнской плате.

Снимите скобу беспроводной карты с самой беспроводной карты.

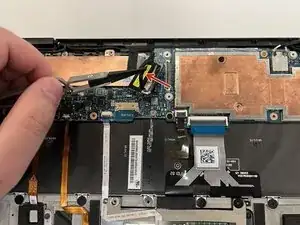

Используйте пинцет с нейлоновыми наконечниками, чтобы аккуратно отсоединить антеннные кабели от беспроводной карты.

Отклейте ленту, которой кабель дисплея прикреплён к радиатору твердотельного накопителя M.2.

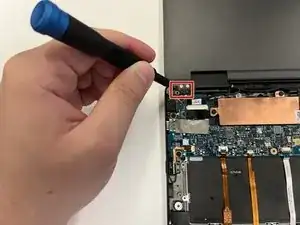

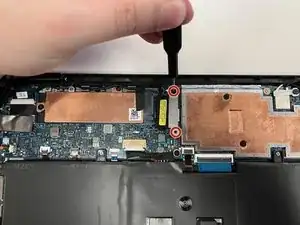

Используйте отвёртку Phillips #000, чтобы выкрутить два винта (M1.6x2.5), которыми скоба кабеля дисплея крепится к материнской плате.

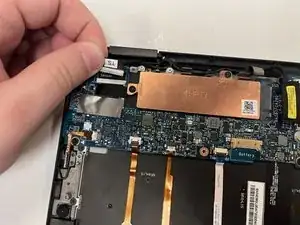

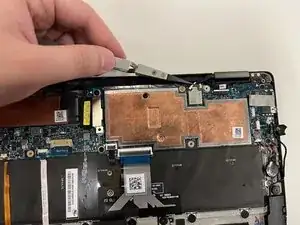

Снимите скобу кабеля дисплея с кабеля дисплея.

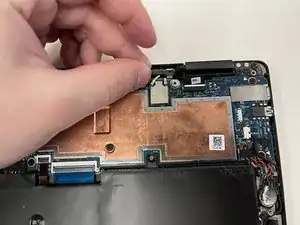

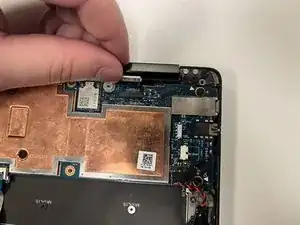

Возьмитесь за натяжную бирку и отсоедините кабель дисплея от материнской платы.

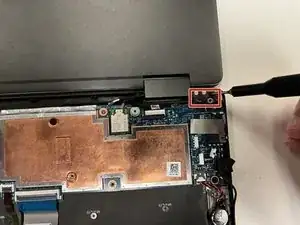

Отключите кабель сенсорного экрана от системной платы (обозначен «TS»).

Отключите кабель камеры от системной платы.

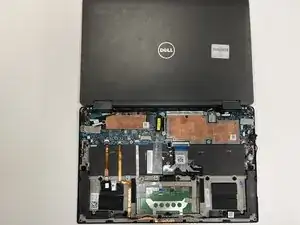

Полностью откройте модуль подставки для ладоней и положите дисплейный блок и модуль подставки для ладоней лицевой стороной вниз.

Убедитесь, что поверхность ровная и свободна от посторонних предметов, прежде чем класть ноутбук лицевой стороной вниз.

Используйте отвёртку Phillips #000, чтобы выкрутить шесть винтов (M2.5x3.5), которыми петли дисплея крепятся к модулю подставки для ладоней. По три с каждой стороны.

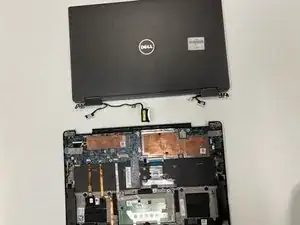

Поднимите дисплейный блок с модуля подставки для ладоней.
