Замена дисплея на Dell XPS 13 9380

Перед началом убедитесь, что ноутбук выключен и отключён от сети.

Используйте отвертку Torx T5, чтобы открутить восемь винтов, фиксирующих заднюю панель.

Используйте лопаточку, чтобы поддеть и ослабить заднюю панель.

Поднимите заднюю панель немного с нераспашной стороны.

Оттяните заднюю панель от стороны с шарниром, покачивая её туда-сюда, чтобы освободить защёлки.

Когда защёлки задней панели освободятся, снимите её.

Отключите кабель от батареи, потянув разъём в сторону батареи.

Тяните параллельно батарее, а не вверх.

Снимите четыре винта (M2 x 2), фиксирующие батарею.

Снимите винт (M1.6 x 4), фиксирующий батарею.

Извлеките батарею из её посадочного места.

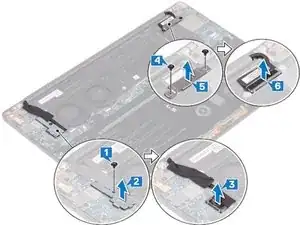

1- Снимите винт (M1.6 x 3), крепящий модуль Wi‑Fi и держатель кабеля от веб‑камеры к материнской плате. 2- Снимите модуль Wi‑Fi и держатель кабеля.

3- Отключите и поднимите кабель веб‑камеры от материнской платы, сняв клейкую ленту, фиксирующую кабель веб‑камеры к вентиляторам.

4- Снимите два винта (M1.6 x 2.5), крепящие держатель кабеля дисплея к материнской плате. 5- Затем снимите всё остальное.

6- Отключите соединение экрана от материнской платы.

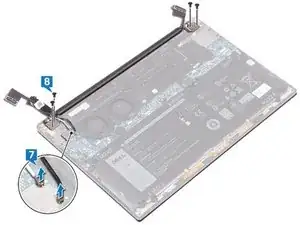

7- Отключите антенные кабели от материнской платы.

8- Снимите четыре винта (M2.5 x 4), фиксирующие петли экрана.

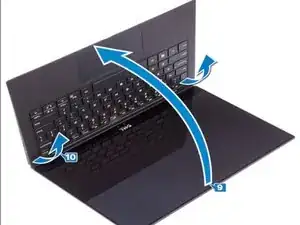

9- Положите заднюю часть экрана компьютера на чистую ровную поверхность, затем откройте компьютер под углом 90 градусов.

10- Осторожно сдвиньте и поднимите экран, отделяя его от остальной части компьютера.
