Замена тачпада Dell XPS 13 9365 2-в-1
Используйте это руководство для снятия или замены тачпада на ноутбуке Dell XPS 13 9365 2-в-1. Это простое и быстрое руководство, но при отсоединении будьте осторожны с хрупким кабелем тачпада.
Шаг 1
Используйте отвертку Torx T4, чтобы открутить восемь винтов (M2x3), крепящих нижнюю крышку к узлу подставки для ладони.
Шаг 2
Поднимите шильдик системы кончиками пальцев, чтобы открыть его и получить доступ к одному винту корпуса.
Используйте крестообразную отвертку Phillips #000, чтобы открутить винт (M1.6x4), крепящий нижнюю крышку к узлу подставки для ладони.
Шаг 3
Начиная с переднего угла компьютера, подденьте нижнюю крышку лопаткой и снимите её с узла подставки для ладони.
Шаг 4
Отключите кабель аккумулятора от системной платы.
Шаг 5
Используйте крестообразную отвертку Phillips #000, чтобы открутить два винта (M1.6x4), крепящие аккумулятор к узлу подставки для ладони.
Шаг 6
Используйте крестообразную отвертку Phillips #000, чтобы открутить шесть винтов (M2x3), крепящих аккумулятор к узлу подставки для ладони.
Шаг 7
Поднимите аккумулятор и снимите его с узла подставки для ладони.
Шаг 8

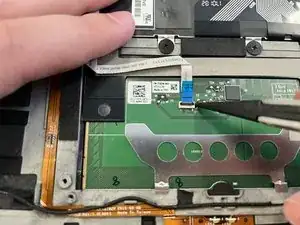

Откройте защёлку ZIF на разъёме кабеля тачпада.

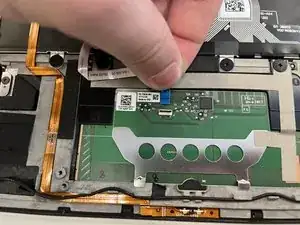

Отключите и извлеките ленточный кабель тачпада. Защёлка ZIF поднимается вверх для освобождения кабеля.
Шаг 9

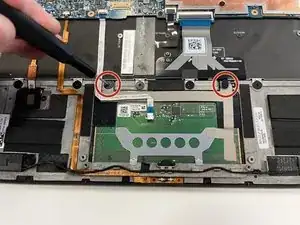

Используйте крестообразную отвертку Phillips #000, чтобы открутить два винта (M2x2), крепящие тачпад к узлу подставки для ладони.
Шаг 10

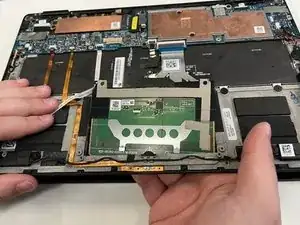

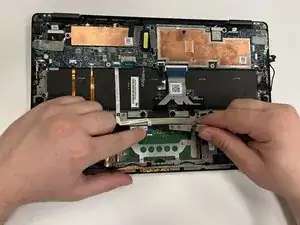

Поднимите тачпад от внутреннего края и извлеките его из узла подставки для ладони.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
