Замена вентиляторов на Dell XPS 13 9380

Перед началом обязательно выключите ноутбук и отсоедините его от сети.

Используйте отвертку Torx T5, чтобы отвинтить восемь винтов, закрепляющих заднюю панель.

Используйте лопатку, чтобы приподнять и ослабить заднюю панель.

Слегка приподнимите заднюю панель от края без шарнира.

Оттяните заднюю панель от края со шарниром, покачивая её туда-сюда, чтобы ослабить защёлки.

Когда защёлки задней панели освободятся, снимите заднюю панель.

Отсоедините кабель от батареи, потянув разъём в направлении к батарее.

Тяните параллельно батарее, а не вверх.

Снимите четыре винта (M2 x 2), фиксирующие батарею.

Снимите винт (M1.6 x 4), фиксирующий батарею.

Извлеките батарею из её посадочного места.

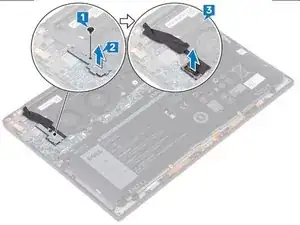

1- Снимите винт (M1.6 x 3), фиксирующий карту Wi‑Fi и держатель кабеля веб‑камеры на материнской плате.

2- Снимите карту Wi‑Fi и держатель кабеля веб‑камеры с материнской платы.

3- Отсоедините и поднимите кабель веб‑камеры с материнской платы. Потребуется удалить клейкую ленту, прикрепляющую кабель.

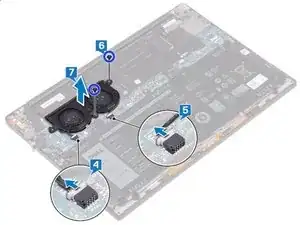

4- Отсоедините питающий кабель от правого вентилятора на материнской плате.

5- Отсоедините питающий кабель от левого вентилятора на материнской плате.

6- Снимите два винта (M1.6 x 3), которые крепят вентиляторы к материнской плате.

7- Снимите вентиляторы с материнской платы.
